| الاسم التجاري: | Trixon |

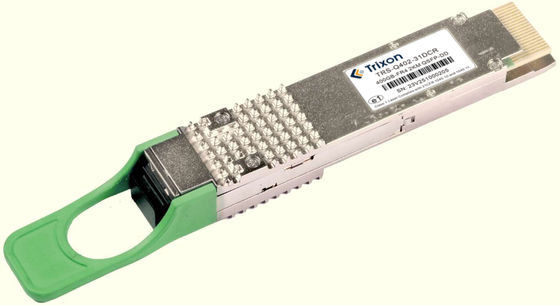

| رقم الطراز: | TRS-Q402-31DCR |
| الـ MOQ: | قابل للتفاوض |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T/T، L/C |
الخصائص:
• متوافق مع 400GBASE-FR4 ((IEEE802.3cu)
• متوافق مع معيار IEEE 802.3bs: الواجهة الكهربائية 400GAUI-8
• متوافق مع QSFP-DD MSA HW Rev 5.1؛البيت من النوع 2 مع وصلة LC مزدوجة
• متوافق مع QSFP-DD CMIS Rev 4.0
• استهلاك الطاقة القصوى 10 واط
• درجة حرارة تشغيل الحالة من 0°C إلى 70°C
• سلكين سلسلة واجهة مع مراقبة تشخيص الرقمية
• تتوافق مع التوجيهات الاتحاد الأوروبي 2011/65/EU ((متوافقة مع RoHS)
• الليزر من الفئة 1
الأداء البصري
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة |
| جهاز إرسال | |||||
| طول الموجة المركزي | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λC2 | 1311 | ||||
| λC3 | 1331 | ||||
| معدل إشارة المرسل | 53.125 | Gbd PAM4 | |||
| SMSR | 30 | ديسيبل | |||
| إجمالي متوسط قوة الإطلاق | Pmax | 10.2 | dBm | ||
| متوسط قوة الإطلاق لكل مسار | (بوت) | ¥3.2 | 4.4 | dBm | |
| OMA الخارجي، كل ممر | (أو أوتور) | 3.7 | dBm | ||
|
نطاق تعديل البصري الخارجي (OMAouter) لكل ممر: بالنسبة لـ TDECQ < 1.4dB لـ 1.4≤TDECQ≤3.4dB |
توما |
-صفر2 -1.6+TDECQ |
|||
| الفرق في قوة الإطلاق بين أي مسارين (OMAouter) | د.ب. | 3.9 | ديسيبل | ||
| إغلاق العين الإرسالية والانتشارية لـ PAM4 | TDECQ | 3.4 | ديسيبل | ||
| إغلاق عين المرسل لـ PAM4 ((TECQ) | TECQ | 3.4 | ديسيبل | ||
| فوق/تحت الجذع | 22 | % | |||
| رحلة طاقة جهاز الإرسال | 1.8 | dBm | |||
| تحمل خسارة العودة البصرية | TOL | 17.1 | ديسيبل | ||
| متوسط POUT (إيقاف تشغيل الليزر) | بوب | - | ستة عشر | dBm | |
| نسبة الانقراض | الطوارئ | 3.5 | - | - | ديسيبل |
| وقت انتقال جهاز الإرسال | 17 | ps | |||
| RIN17.1OMA | RIN | -136 | dB/Hz | ||
| انعكاس جهاز الإرسال | تـر | -26 | ديسيبل | ||
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة |
| المستقبل | |||||
| طول الموجة المركزي | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λC2 | 1311 | ||||
| λC3 | 1331 | ||||
| تنسيق التعديل | PAM4 | ||||
| عتبة الضرر لكل ممر | Pd | 5.4 | dBm | ||
| متوسط قدرة الاستقبال لكل مسار | أبي | - سبعة.2 | - | 4.4 | dBm |
| القوة الاستقبالية (OMAouter) ، لكل مسار | RXoma | - | - | 3.7 | dBm |
| الفرق في طاقة الاستقبال بين أي مسارين (OMAouter) | الـ DR | - | 4.1 | ديسيبل | |
| انعكاس المستقبل | -26 | dBm | |||
|
حساسية جهاز الاستقبال (OMAouter) ، لكل مسار بالنسبة لـ TECQ < 1.4dB لـ 1.4≤TECQ≤3.4dB |
S(أو إم إيه) |
-أربعة6 -6+TECQ |
dBm | ||
| إغلاق العين تحت الضغط لـ PAM4 (SECQ) | 3.4 | ديسيبل | |||
| OMAouter من كل ممر مهاجم | 1.4 | dBm | |||
|
|
