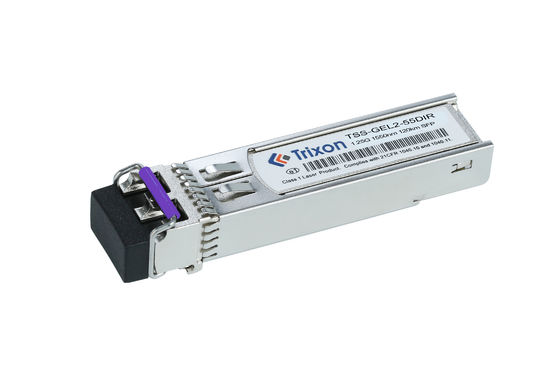

TSS-GEL2-55DIR هو جهاز إرسال 1.25G SFP 120km ، مناسب لنقل الألياف الضوئية أحادي الوضع.يدعم جهاز الاستقبال نطاق درجة الحرارة التشغيلية من -40 °C إلى + 85 °C ويستخدم الليزر DFB (ردود فعل موزعة) 1550nm كمصدر ضوئي.
| المعلم | القيمة |
|---|---|
| نوع الجهاز | واجهة رابط LC مزدوج |
| الليزر | 1550nm-DFB |
| قابلة للتوصيل | قابلة للاشتباك بالماء |
| المسافة | 120 كيلومتر |
| معدل البيانات | معدل البيانات التشغيلية يصل إلى 1.25 جيجابايت في الثانية |
| إمدادات الطاقة | مصدر طاقة 3.3 فولت واحد و واجهة منطقية TTL |
| نوع الألياف | الـ SMF |
| اسم المنتج | 1.25G GBE SFP Transceiver |
| متوافق | تتوافق مع مواصفات MSA SFP SFF-8472 |
| نطاق الحرارة | -40°C ~ +85°C |
(1550nmDFBورقم PIN,120كم)
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة | ملاحظة | ||
| جهاز إرسال | ||||||||
| طول الموجة المركزي | λc | 1530 | 1550 | 1570 | nm | |||
| عرض الطيف*نأوت4 | ∆λ | 1 | nm | DFB-LD | ||||
| متوسط الطاقة الخارجة | (ب)خارج | 0 | +5 | dBm | ||||
| نسبة الانقراض | الطوارئ | 9 | ديسيبل | |||||
| متوسط طاقة جهاز الإرسال | (ب)مغلق | -45 | dBm | |||||
| الناتج العين البصرية | تتوافق مع IEEE 802.3ah-2004 | |||||||
| المستقبل | ||||||||
| طول الموجة المركزي | λc | 1200 | 1650 | nm | ||||
| الحساسيةنأوت5 | (ب)في | -31 | dBm | أ.ب.د. | ||||
| الحمل الزائد للمستقبل | الحمل الزائد | -8 | dBm | |||||
| خسارة العودة البصرية | 12 | ديسيبل | ||||||
| أسعار الدفع | (لوسا) | -45 | dBm | |||||
| الـ (LOS De-Assert) | الخسارة | -32 | dBm | |||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | |||||
الملاحظة 4: VSCEL LD و FP LD عرض الطيف المقاس RMS، DFB LD عرض الطيف المقاس 20dB.
الملاحظة5: الحد الأدنى للطاقة الضوئية المتوسطة المقاسة عند BER أقل من 1E-12@pattern هو PRBS27-1@ER=9dB
شبكة الألياف الضوئية العمود الفقري: جهاز الاستقبال TSS-GEL2-55DIR مناسب لبناء شبكات الألياف الضوئية العمود الفقري لنقل البيانات لمسافات طويلة وربط عقد شبكة مختلفة.يمكن أن تدعم نقل البيانات عالية السرعة ونقل إشارة مستقرة، مما يسمح لمشغلي الشبكات بتوفير خدمات النطاق العريض الموثوق بها.
توسيع شبكة المنطقة الحضرية: عند توسيع الشبكات داخل مدينة،يمكن استخدام جهاز الاستقبال TSS-GEL2-55DIR لربط شبكات المنطقة المحلية (LANs) أو مراكز البيانات المختلفة ونقل البيانات عبر الألياف أحادية الوضعيجعلها ممكنة للاتصالات الشبكة عبر مسافات أطول، وتوفير تغطية أكبر.
ربط مركز البيانات: في مراكز البيانات واسعة النطاق ، يمكن استخدام جهاز الاستقبال TSS-GEL2-55DIR لربط روابط الألياف الضوئية بين مراكز البيانات المختلفة.يدعم نقل المسافات الطويلة ويمكن تلبية احتياجات احتياطي البيانات، واسترداد الكوارث وتبادل البيانات، وضمان نقل البيانات بكفاءة وموثوقية.
المراقبة عن بعد: للتطبيقات التي تتطلب نقل بيانات الفيديو والمراقبة عبر مسافات طويلة، مثل أنظمة مراقبة الأمن أو أنظمة المؤتمرات بالفيديو.موصل TSS-GEL2-55DIR يوفر حلًا ثابتًا لنقل الألياف الضوئيةيمكن أن يربط كاميرات المراقبة ومعدات المراقبة ، ونقل الفيديو والبيانات إلى مركز المراقبة عن بعد ، وتحقيق المراقبة في الوقت الحقيقي والإدارة عن بعد.
الاتصالات العسكرية: يحتوي جهاز الاستقبال TSS-GEL2-55DIR أيضًا على إمكانات في تطبيقات الاتصالات العسكرية بسبب متانته ومدى درجة حرارة التشغيل الواسع.يمكن استخدامه في شبكات الاتصالات العسكرية، أنظمة القيادة الميدانية، الرادارات العسكرية، الخ لتوفير نقل البيانات والاتصالات الشبكة موثوق بها.
نوع الجهاز: عادة ما يتم توفير جهاز الاستقبال TSS-GEL2-55DIR مع وصلة LC قياسية. ومع ذلك ، إذا كان لديك متطلبات محددة لنوع اتصال مختلف ، مثل SC أو ST ،يمكنك مناقشة مع الشركة المصنعة إذا كانوا يقدمون خيارات تخصيص لتوفير نوع المكونات المرغوبة.
دعم DDM/DOM: الرقابة التشخيصية الرقمية (DDM) أو الرقابة البصرية الرقمية (DOM) هي ميزة تسمح بمراقبة أداء وصحة جهاز الاستقبال،بما في ذلك معايير مثل درجة الحرارةإذا كانت هذه الميزة ضرورية لتطبيقك ، فيمكنك الاستفسار عن توافر دعم DDM / DOM لمستقبل TSS-GEL2-55DIR.
التسمية والعلامات التجارية: اعتمادا على متطلباتك، قد يكون من الممكن أن يكون هناك تسمية مخصصة أو العلامات التجارية على وحدة جهاز الاستقبال.يمكن أن يكون هذا مفيدًا لأغراض التعرف والعلامات التجارية داخل البنية التحتية للشبكة.
نطاق درجة الحرارة الموسعة: TSS-GEL2-55DIR لديها بالفعل نطاق درجة حرارة تشغيل واسعة من -40 °C إلى + 85 °C. ومع ذلك، إذا كان لديك متطلبات درجة حرارة محددة خارج هذا النطاق،يمكنك مناقشة مع الشركة المصنعة إذا كانوا يقدمون خيارات تخصيص لمدى درجة الحرارة أعلى أو أقل.
الميزات الإضافية: يمكنك أيضًا الاستفسار عن إمكانية إضافة ميزات أو وظائف إضافية إلى جهاز الاستقبال بناءً على متطلباتك المحددة.هذا يمكن أن يشمل ميزات مثل مراقبة الطاقة، القدرات التشخيصية، أو تدابير أمنية محسنة.
نحن نقدم الدعم التقني والخدمات المتميزة لمودول SFP Transceiver لدينا. فريقنا من الخبراء يمكن أن توفر تسوية الأخطاء، والتركيب، والمساعدة التكوينية. بالإضافة إلى ذلك،نحن نقدم معلومات مفصلة عن المنتج ودلائل لمساعدتك على الحصول على أقصى استفادة من منتجك.
إذا كنت بحاجة إلى مساعدة مع مشكلة المنتج، يرجى الاتصال بفريق الدعم الفني لدينا فيsupport@example.comفريقنا متاح 24/7 لمساعدتك في حل أي مشاكل بسرعة.
يتم تعبئة SFP Transciver Module في كيس مضاد للثبات ويتم وضعه في مربع. ثم يتم وضع الصندوق في صندوق شحن من الورق المقوى ، ويتم تغليفه بمادة التعبئة والتغليف بشريط التعبئة.يجب وضع ملصقات الشحن على الصندوق الخارجي.
لضمان التسليم الآمن، يجب أن يحتوي صندوق الشحن على مادة مسدسة مثل غلاف الفقاعات، الرغوة، أو أي مادة مناسبة أخرى.يجب تعبئة وحدة SFP Transciver بشكل آمن لتجنب الأضرار أثناء النقل.
عند الشحن، يجب أن تكون الحزمة مرسومة بـ "هشة" و"معالجة بعناية". كما يجب أن تكون مرسومة بـ "هذا الجانب إلى الأعلى" لضمان التعامل مع الحزمة بشكل صحيح أثناء الشحن.
ورقة بيانات مرجعية رمز الملف: DS040049
