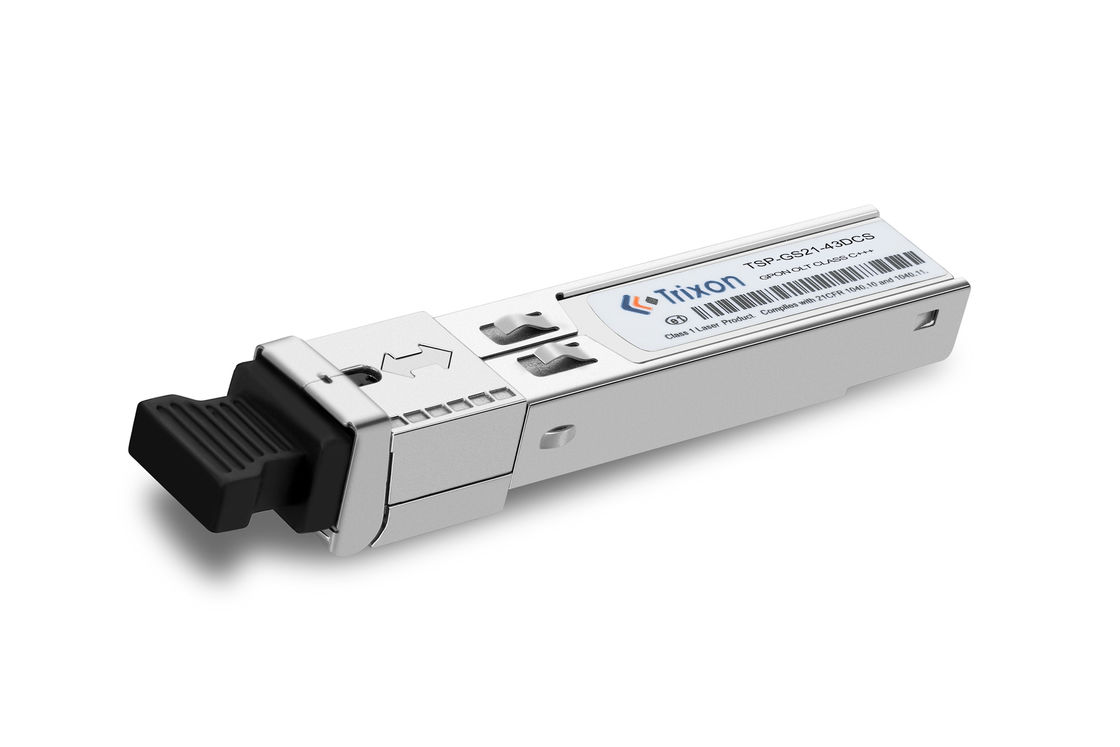

TSP-GS21-43DCS GPON OLT الفئة C+++ دعم 20km مسافة الإرسال TX 2.488Gbps RX 1.244Gbps 0°C~+70°C SC/UPC
ناقل PON هو وحدة ناقل GPON OLT C ++ عالية الأداء ذات الوضع الواحد مع المكونات البصرية من الفئة C ++ وواجهة اتصال SC / UPC واحدة.وهو يوفر نطاق درجة الحرارة التشغيلية من 0 °C إلى + 70 °C ويوفر دقة الرقمية انفجار وظيفة RSSI لمراقبة مستوى الطاقة البصرية المدخلةتم تصميمه للعمل مع أنظمة GPON OLT C ++ وتوفير اتصالات موثوقة عالية السرعة مع تأخير منخفض. مع أدائها المتفوقة والموثوقية،موصل PON يوفر الحل المثالي لمجموعة واسعة من التطبيقات.
| المعلم | القيمة |
|---|---|
| المكونات البصرية | DFB |
| معدل البيانات | TX 2.488Gbps RX 1.244Gbps |
| التطبيق | الفئة C+++ |
| طول الموجة | جهاز إرسال DFB-LD 1490nm ومستقبل APD-TIA 1310nm |
| نوع الجهاز | واجهة اتصال واحد SC/UPC |
| إمدادات الطاقة | مصدر طاقة 3.3 فولت واحد و واجهة منطقية TTL |
| درجة حرارة العمل | 0°C~+70°C |
| نوع الواجهة | أس سي / يو بي سي |
| الأداء | وظيفة RSSI الرقمية لمتابعة مستوى الطاقة البصرية المدخلة |
| مسافة الإرسال | المسافة تصل إلى 20 كم |
| الواجهة البصرية | أس سي / يو بي سي |
| لون الكفالة | الأزرق |
مواصفات الأداء
(الفئة C+++)
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة |
| 9μm قطر النواة SMF | 20 | كيلومتر |
| معدل البيانات |
(تيكس 2)488 (آر إكس 1)244 |
جيجابيتس | |||
| جهاز إرسال | |||||
| طول الموجة المركزي | λج | 1480 | 1490 | 1500 | nm |
| عرض الطيف (-20dB) | Δλ | 1 | nm | ||
| متوسط الطاقة الخارجة | AOP | +7 | +10 | dBm | |
| نسبة الانقراض | الطوارئ | 8.2 | ديسيبل | ||
| متوسط طاقة جهاز الإرسال | -39 | dBm | |||
| عقوبة انتشار جهاز الإرسال | TDP | 1 | ديسيبل | ||
| الناتج العين البصرية | متوافق مع ITU-T G.984.2 | ||||
| المستقبل | |||||
| طول الموجة المركزي | 1260 | 1310 | 1360 | nm | |
| الحساسيةالملاحظة 3 | SEN | -33 | dBm | ||
| الحمل الزائد للمستقبل | الـ SAT | -12 | dBm | ||
|
وضع استقبال انفجار ديناميكي النطاق |
15 | ديسيبل | |||
| خسارة العودة البصرية | -20 | ديسيبل | |||
| الـ (LOS De-Assert) | -33 | dBm | |||
| أسعار الدفع | -45 | dBm | |||
| التهاب النسيج | 0.5 | 4 | ديسيبل | ||
الملاحظة 3: الحد الأدنى للطاقة البصرية المتوسطة التي يتم قياسها عند BER أقل من 1E-10 ، من الخلف إلى الخلف. نمط القياس هو PRBS 223-1 + 72CID@1244Mbps.
تم تصميم وتصنيع Trixon TSP-GS21-43DCS PON Transceiver في الصين لتلبية أعلى معايير الأداء. يحتوي على واجهة اتصال SC / UPC واحدة ،مما يجعلها مثالية لشبكات الألياف البصريةوهو متوافق مع معيار GPON OLT C ++ ، مما يوفر أداءً استثنائيًا من حيث وظيفة RSSI الرقمية لمتابعة مستوى الطاقة البصرية المدخلة.تم تصميم هذا جهاز الاستقبال لتلبية متطلبات الفئة C+++ من الصناعة، وهي مثالية للتطبيقات التي تتطلب نقل البيانات عالية السرعة.
تم تصميم جهاز Trixon TSP-GS21-43DCS PON Transceiver لتوفير اتصال موثوق ومستقر ، مما يجعله مثاليًا لتطبيقات GPON OLT C ++.لديها وظيفة RSSI انفجار الرقمية التي تسمح لها لمراقبة مستوى الطاقة البصرية المدخل، مما يضمن أعلى مستوى من الأداء. يحتوي هذا جهاز الاستقبال أيضًا على واجهة اتصال SC / UPC واحدة ، سهلة التثبيت والصيانة. مما يجعلها مثالية لشبكات الألياف الضوئية.
تم تصميم جهاز Trixon TSP-GS21-43DCS PON Transceiver لتوفير أقصى قدر من الأداء من حيث نقل البيانات. تم تصميمه لتلبية متطلبات الفئة C ++ + للصناعة ،مما يجعلها مثالية للتطبيقات التي تتطلب نقل البيانات عالية السرعةكما يحتوي على وظيفة RSSI الرقمية لمتابعة مستوى الطاقة البصرية المدخلة ، مما يضمن أعلى مستوى من الأداء.
إن جهاز Trixon TSP-GS21-43DCS PON Transceiver هو الحل المثالي لشبكات الألياف البصرية. وهو متوافق مع معيار GPON OLT C + + ، مما يجعله موثوقًا ومستقرًا.كما يحتوي على واجهة اتصال SC / UPC واحدة، والتي سهلة التثبيت والصيانة. بالإضافة إلى ذلك ، لديها وظيفة RSSI الرقمية لمتابعة مستوى الطاقة البصرية المدخلة ، مما يضمن أعلى مستوى من الأداء.هذا يجعلها مثالية للتطبيقات التي تتطلب نقل البيانات عالية السرعة.
نحن نقدم خدمة مخصصة لتريكسون PON Transceiver، رقم الطراز: TSP-GS21-43DCS. يتم تصنيعها في الصين وتتميز بمسافة إرسال تصل إلى 20 كم.يعمل على جهاز إرسال DFB-LD 1490nm ومستقبل APD-TIA بدرجة انفجار 1310nm مع ألياف وضع واحدالمكونات البصرية هي DFB مع مصدر طاقة واحد 3.3V و TTL الواجهة المنطقية.
يدعم جهاز PON Transceiver TX 2.488Gbps و RX 1.244Gbps مع الفئة C ++. تم تصميمه لتطبيقات مختلفة ، مثل FTTH / FTTB / FTTC ، Metro Ethernet ، و CATV.جودة جهاز الاستقبال الممتازة وأدائهما تجعله خيارا مثاليا لشبكات PON.
إذا كنت مهتمًا بشراء جهاز PON Transceiver هذا ، فيرجى الاتصال بنا لمزيد من المعلومات. يسعدنا تقديم خدمات تخصيص إضافية لتلبية متطلباتك المحددة.
تأتي منتجاتنا من جهاز PON Transceiver مع مجموعة كاملة من الدعم التقني والخدمات. نحن نقدم حل المشكلات عبر الإنترنت مجاناً ودعم هاتفي ودعم بريد إلكتروني.نحن نقدم أيضا مجموعة واسعة من الوثائق التقنية والموارد لمساعدتك على الحصول على أقصى استفادة من منتجات PON Transceiverفريقنا من الخبراء التقنيين متاح عبر البريد الإلكتروني أو الهاتف للإجابة على أي أسئلة وتقديم المساعدة في التثبيت والتهيئة وإصلاح الأخطاء.
إن أجهزة إرسال PON حساسة وتتطلب عناية وحماية خاصة أثناء الشحن. لضمان وصول أجهزة إرسال PON إلى الوجهة في حالة مثالية،يجب اتخاذ الخطوات التالية عند تعبئتها وشحنها:
ورقة بيانات مرجعية رمز الملف: DS900008
