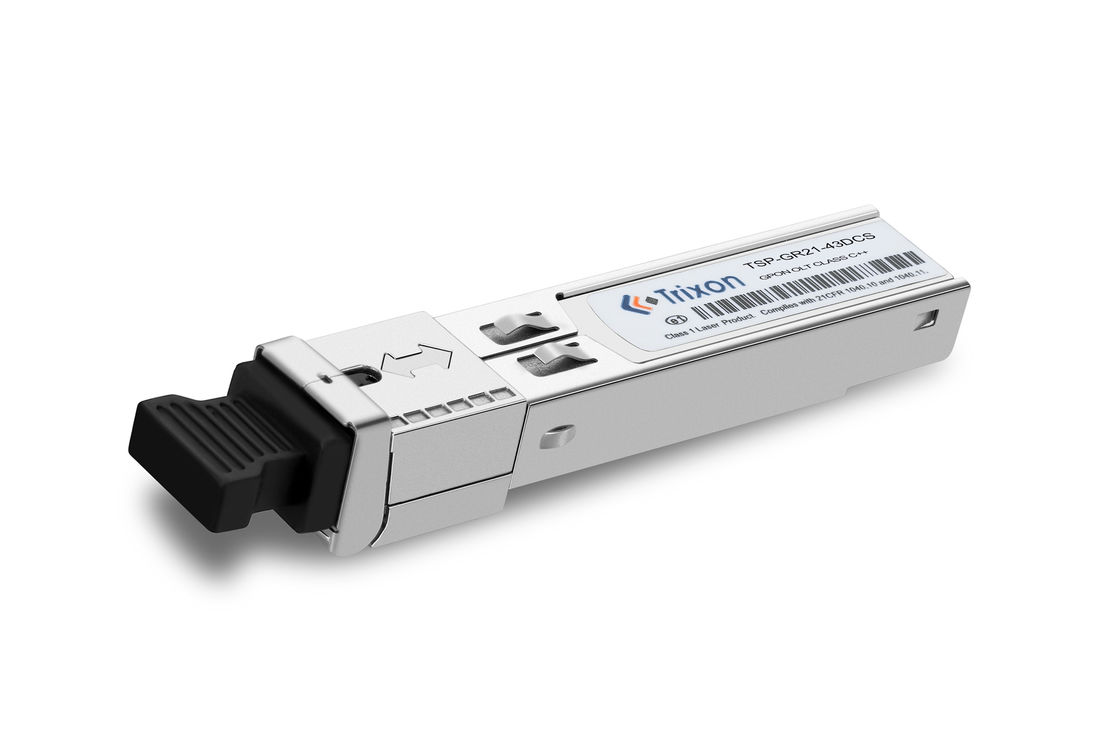

GPON OLT وحدة الاستقبال C++ DFB TX 2.488Gbps RX 1.244Gbps 0°C~+70°C TSP-GR21-43DCS
جهاز PON Transceiver هو جهاز إرسال ضوئي أحادي الوضع مصمم لتطبيقات الشبكة الضوئية السلبية (PON). يحتوي على جهاز إرسال DFB-LD 1490nm ومستقبل APD-TIA 1310nm.مع معدل بيانات TX 2.488Gbps و RX 1.244Gbps ، ومسافة إرسال تصل إلى 20 كم. يتم تشغيله بواسطة مصدر طاقة واحد 3.3V ومجهز بواجهة منطقية TTL.إنها متوافقة مع معيار SC / UPC ومصممة لتطبيقات الألياف ذات الوضع الواحدهذا جهاز الاستقبال مثالي لشبكات FTTH و FTTB و FTTP. وهو موثوق للغاية ومحسّن للاتصالات طويلة المسافة عالية السرعة.
المعلم | القيمة |
---|---|
اسم المنتج | جهاز الاستقبال PON |
نوع الجهاز | واحد SC/UPC |
المكونات البصرية | DFB |
درجة حرارة العمل | 0°C~+70°C |
مسافة الإرسال | المسافة تصل إلى 20 كم |
معدل البيانات | TX 2.488Gbps RX 1.244Gbps |
الأداء | وظيفة RSSI الرقمية لمتابعة مستوى الطاقة البصرية المدخلة |
نوع الواجهة | أس سي / يو بي سي |
التطبيق | الفئة C++ |
إمدادات الطاقة | مصدر طاقة 3.3 فولت واحد و واجهة منطقية TTL |
مواصفات الأداء
(الفئة C++)
المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة |
9μm قطر النواة SMF | 20 | كيلومتر | |||
معدل البيانات |
(تيكس 2)488 (آر إكس 1)244 |
جيجابيتس | |||
جهاز إرسال | |||||
طول الموجة المركزي | λج | 1480 | 1490 | 1500 | nm |
عرض الطيف (-20dB) | Δλ | 1 | nm | ||
متوسط الطاقة الخارجة | AOP | +5 | +9 | dBm | |
نسبة الانقراض | الطوارئ | 8.2 | ديسيبل | ||
متوسط طاقة جهاز الإرسال | -39 | dBm | |||
عقوبة انتشار جهاز الإرسال | TDP | 1 | ديسيبل | ||
الناتج العين البصرية | متوافق مع ITU-T G.984.2 | ||||
المستقبل | |||||
طول الموجة المركزي | 1260 | 1310 | 1360 | nm | |
الحساسيةالملاحظة 3 | SEN | -32 | dBm | ||
الحمل الزائد للمستقبل | الـ SAT | -12 | dBm | ||
وضع استقبال انفجار ديناميكي النطاق |
15 | ديسيبل | |||
خسارة العودة البصرية | -20 | ديسيبل | |||
الـ (LOS De-Assert) | -33 | dBm | |||
أسعار الدفع | -45 | dBm | |||
التهاب النسيج | 0.5 | 4 | ديسيبل |
الـمحول Trixon TSP-GR21-43DCS PONهو الخيار المثالي للتطبيقات التي تحتاج إلى اتصال بصري عالي السرعة لمسافات طويلة.الفئة C++الواجهة البصريةوصلة SC/UPCيسمح بنقل البيانات حتى2.488 جيجابايت في الثانيةو1.244 جيجابايت في الثانيةللاستقبال والإرسال على التوالي. مع أقصى مسافة إرسال20 كيلومتر، تريكسون TSP-GR21-43DCS PON Transceiver مثالية لمجموعة واسعة من التطبيقات.DFBالمكونات البصرية لضمان اتصال موثوق وآمن.PONجهاز إرسال مع أداء متفوق.
جهاز ترانسسيفر TSP-GR21-43DCS PON هو جهاز ترانسسيفر بصري أحادي الوضع يستخدم لتطبيقات الفئة C ++. يتم تصنيعه في الصين مع نطاق درجة حرارة التشغيل من 0 ° C ~ + 70 ° C.جهاز الاستقبال يحتوي على معدل بيانات TX 2.488Gbps RX 1.244Gbps وطول موجة من 1490nm DFB-LD Transmitter و 1310nm Burst-mode APD-TIA Receiver.وهي مجهزة بواجهة بصرية SC/UPC لكل من جهاز الإرسال والمتلقي وتقدم مكونات بصرية DFB.
يتم دعم جهاز PON Transceiver الخاص بنا من قبل فريق من مهندسي الدعم الفني ذوي المعرفة. نحن نقدم مجموعة من الخدمات لضمان تشغيل منتجك بأداء مثالي ، بما في ذلك:
سيتم تعبئة جميع منتجات PON Transceiver بأمان في صناديق من الورق المقوى. سيتضمن الصندوق المنتج والاكسسوارات وأي أدلة استخدام.
سيتم الشحن بواسطة خدمة خدمة سريعة موثوق بها. سنرسل للعملاء بريدًا إلكترونيًا بشفرة تتبع حتى يتمكنوا من تتبع تقدم الطرد. ستختلف أوقات التسليم اعتماداً على الوجهة.
ورقة بيانات مرجعية رمز الملف: DS900008
