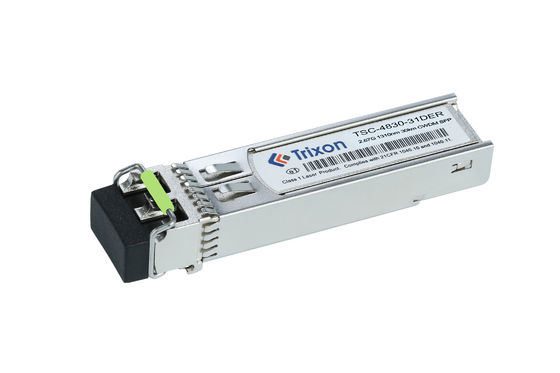

تتوافق وحدة SFP Transceiver مع مواصفات MSA SFP SFF-8472 ، وتدعم واجهة مراقبة التشخيص الرقمية (DDMI) للوصول في الوقت الحقيقي إلى معايير تشغيل الجهاز.إنها وحدة ناقل بصري قابلة للشحن الساخن لتطبيقات الألياف المزدوجة ذات الوضع الواحد (SMF)، مع معدل البيانات التشغيلية من 1G إلى 2.5Gbps ، وتدعم نقل LR / LW. فإنه يوفر مزيجا ممتازا من الأداء العالي والموثوقية لتلبية متطلبات مركز البيانات ،شبكات الشركات والشركات.
| الصفة | المواصفات |
|---|---|
| اسم المنتج | OC-48/STM-16 جهاز استقبال CWDM SFP |
| معدل البيانات | معدل البيانات التشغيلية من 1G إلى 2.5 جيجابايت في الثانية |
| المسافة | 30 كم |
| الليزر | CWDM (1310nm) |
| نوع الألياف | الألياف ذات الوضع الواحد (SMF) |
| نوع الجهاز | واجهة رابط LC مزدوج |
| إمدادات الطاقة | مصدر طاقة 3.3 فولت واحد و واجهة منطقية TTL |
| نطاق الحرارة | -20°C ~ +85°C |
| متوافق | تتوافق مع مواصفات MSA SFP SFF-8472 |
| قابلة للتوصيل | قابلة للاشتباك بالماء |
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة | ملاحظة | ||
| جهاز إرسال | ||||||||
| طول الموجة المركزي | λc | λc-75 | λc | λc+65 | nm |
1271/1291 1311/1351 1371/1411 1471/1491 1511/1531 1551/1571 |
||
| عرض الطيف*نأوت4 | ∆λ | 1 | nm | DFB-LD | ||||
| متوسط الطاقة الخارجة | (ب)خارج | 1 | 4 | dBm | ||||
| نسبة الانقراض | الطوارئ | 8.2 | ديسيبل | |||||
| متوسط طاقة جهاز الإرسال | (ب)مغلق | -45 | dBm | |||||
| الناتج العين البصرية | تتوافق مع أقنعة العين STM-16/OC-48 عند تصفيتها | |||||||
| المستقبل | ||||||||
| طول الموجة المركزي | λc | 1200 | 1600 | nm | ||||
| الحساسيةنأوت5 | (ب)في | -29 | dBm | |||||
| الحمل الزائد للمستقبل | الحمل الزائد | -9 | dBm | |||||
| خسارة العودة البصرية | -12 | ديسيبل | ||||||
| أسعار الدفع | (لوسا) | -42 | dBm | |||||
| الـ (LOS De-Assert) | الخسارة | -30 | dBm | |||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | |||||
الملاحظة 4: VSCEL LD و FP LD عرض الطيف المقاس RMS، DFB LD عرض الطيف المقاس 20dB.
الملاحظة5: الحد الأدنى للطاقة الضوئية المتوسطة المقاسة عند BER أقل من 1E-12@pattern هو PRBS223-1 @ 2.67Gbps
نظام اتصالات الألياف الضوئية: هذه الوحدة CWDM مناسبة لأنظمة اتصالات الألياف الضوئية ويمكن استخدامها لإنشاء روابط نقل بيانات 2.5G.يمكن أن تعمل في نطاق درجة حرارة واسع وتدعم النقل على مسافات طويلة (30 كم)لذلك ، يمكن استخدامه في الوصول إلى الألياف الضوئية ، الألياف الضوئية واسعة النطاق ، نقل الألياف الضوئية ومجالات التطبيق الأخرى.
اتصال مركز البيانات: في بيئة مركز البيانات ، يمكن استخدام وحدة CWDM هذه لتنفيذ الاتصال بينها داخل مركز البيانات. يمكن أن تربط الخوادم ،أجهزة التخزين وأجهزة الشبكة، يدعم نقل البيانات عالية السرعة ومستقرة. مجموعة درجة الحرارة الممتدة يسمح لها بالتكيف مع ظروف درجة الحرارة المختلفة في مراكز البيانات.
شبكة الاتصالات: يمكن استخدام وحدة CWDM هذه لنقل البيانات في شبكات الاتصالات. يمكن أن تربط محطات قاعدة الاتصالات،معدات النقل وعقد الشبكة لتحقيق السرعة العالية، نقل البيانات لمسافات طويلة، وهي قادرة على العمل في نطاق درجة حرارة واسعة والتكيف مع ظروف بيئية مختلفة.
نظام المراقبة بالفيديو: هذه الوحدة CWDM مناسبة أيضا لنقل البيانات في أنظمة المراقبة بالفيديو.يمكن استخدامه لربط كاميرات الفيديو ومراكز المراقبة لدعم بث الفيديو لمسافات طويلةفمدى درجة الحرارة الممتدة يجعلها مناسبة لمتطلبات مراقبة الفيديو في الهواء الطلق أو في البيئات القاسية.
سرعة الإرسال: إذا كنت بحاجة إلى سرعة إرسال مختلفة عن 2.5G القياسية، مثل 1G أو 10G، يمكنك مناقشة هذا المتطلب مع الشركة المصنعة أو المورد.قد تكون قادرة على توفير حل مخصص لتلبية سرعة النقل المطلوبة.
طول الموجة: تعمل وحدة CWDM عادةً على أطوال موجة محددة محددة بمعيار CWDM. ومع ذلك ، إذا كان لديك متطلبات محددة لطول الموجة لتطبيقك ، فيمكنك أيضًا تطبيقها.يمكنك أن تسأل عن إمكانية تخصيص الوحدة للعمل على تلك الأطوال الموجية.
مسافة الإرسال: إذا كنت بحاجة إلى مسافة إرسال أطول أو أقصر من 30 كم القياسية،يمكنك مناقشة مع الشركة المصنعة ما إذا كان بإمكانها تخصيص الوحدة لتلبية متطلبات المسافة الخاصة بك.
نطاق درجة الحرارة: إذا كان تطبيقك يتطلب نطاقًا أكبر أو أضيقًا من درجة الحرارة المحددة -20 °C ~ + 85 °C ،يمكنك الاستفسار عن إمكانية تخصيص نطاق درجة الحرارة للوحدة.
نوع الجهاز: قد يكون التكوين القياسي لهذه الوحدة هو اتصالات LC. ومع ذلك، إذا كنت بحاجة إلى نوع آخر من الاتصالات، مثل SC أو ST،يمكنك مناقشة إمكانية التخصيص مع الشركة المصنعة.
وظيفة DDMI: إذا كنت بحاجة إلى وظيفة واجهة مراقبة التشخيص الرقمي (DDMI) لمراقبة أداء وبارامترات الوحدة،يمكنك التأكيد مع الشركة المصنعة إذا كانت هذه الميزة متاحة أو يمكن تخصيصها.
تعبئة و شحن وحدة SFP Transceiver
يتم تعبئة وحدة جهاز الاستقبال SFP بشكل آمن في غلاف فقاعة وقائي ، ويتم وضعه في صندوق من الورق المقوى أو صندوق بلاستيكي للشحن.ثم يتم تغليف الصندوق في مواد تغليف مقاومة للماء مثل البولي إيثيلين أو ورق الكرافتثم يتم إغلاق الصندوق بالشريط لضمان سلامة المنتج أثناء الشحن. ثم يتم وضع علامة على العبوة مع اسم المنتج وعنوانه ومعلومات الاتصال.بمجرد إغلاق الحزمة، انها جاهزة للشحن.
ورقة بيانات مرجعية رمز الملف: DS900003
