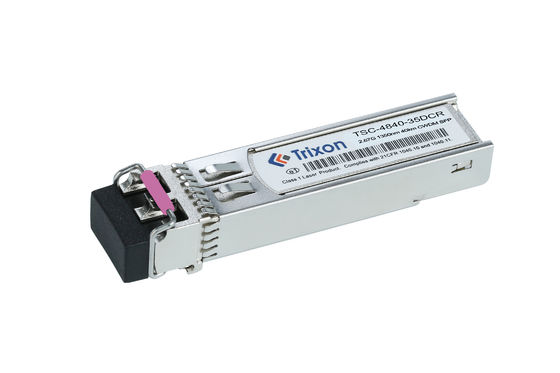

يتوافق هذا جهاز OC-48/STM-16 SFP CWDM Transceiver مع مواصفات MSA SFP SFF-8472 ويوفر رابط بيانات مزدوج كامل يصل إلى 2.5Gbps.هو جهاز استقبال قابل للشحن الساخن الذي يتم توصيله إلى منافذ SFP من معدات الشبكة المتوافقة مع SFPيحتوي على مرفق LC لنقل 10 كم ، حيث يتطلب مصدر طاقة واحد فقط 3.3 فولت ويقدم واجهة منطقية TTL.هذا المرسل SFP متوافق مع CWDM وهو الخيار المثالي لمجموعة واسعة من تطبيقات الشبكات البصرية.
المعلم | القيمة |
---|---|
الليزر | CWDM |
اسم المنتج | OC-48/STM-16 جهاز استقبال CWDM SFP |
نوع الألياف | الـ SMF |
المسافة | 80 كم |
معدل البيانات | معدل بيانات التشغيل يصل إلى 2.5 جيجابت / ثانية |
DDMI | نعم |
نوع الجهاز | واجهة رابط LC مزدوج |
إمدادات الطاقة | مصدر طاقة 3.3 فولت واحد و واجهة منطقية TTL |
نطاق الحرارة | -5°C ~ +70°C |
قابلة للتوصيل | قابلة للاشتباك بالماء |
(80كم)
المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة | ملاحظة | ||
جهاز إرسال | ||||||||
طول الموجة المركزي | λc | λc-75 | λc | λc+75 | nm | |||
عرض الطيف*نأوت4 | ∆λ | 1 | nm | DFB-LD | ||||
متوسط الطاقة الخارجة | (ب)خارج | -2 | +3 | dBm | ||||
نسبة الانقراض | الطوارئ | 8.2 | ديسيبل | |||||
متوسط طاقة جهاز الإرسال | (ب)مغلق | -45 | dBm | |||||
الناتج العين البصرية | تتوافق مع أقنعة العين STM-16/OC-48 عند تصفيتها | |||||||
المستقبل | ||||||||
طول الموجة المركزي | λc | 1200 | 1600 | nm | ||||
الحساسيةنأوت5 | (ب)في | -28 | dBm | |||||
الحمل الزائد للمستقبل | الحمل الزائد | -9 | dBm | |||||
خسارة العودة البصرية | 12 | ديسيبل | ||||||
أسعار الدفع | (لوسا) | -40 | dBm | |||||
الـ (LOS De-Assert) | الخسارة | -29 | dBm | |||||
التهاب النسيج | 0.5 | 4 | ديسيبل |
الملاحظة 4: VSCEL LD و FP LD عرض الطيف المقاس RMS، DFB LD عرض الطيف المقاس 20dB.
الملاحظة5: الحد الأدنى للطاقة الضوئية المتوسطة المقاسة عند BER أقل من 1E-10@pattern هو PRBS223-1@ER=9dB
الـتريكسون TSC-4880-XXDCRSFP Transceiver Module هو جهاز استقبال قابل للشحن الساخن مع واجهة رابط LC مزدوج. وهو متوافق مع مواصفات MSA SFP SFF-8472 ويوفر حل ليزر CWDM 1310nm.تم تصميم هذه الوحدة ليتم تثبيتها بسهولة في معدات الشبكة، مما يجعلها خيارًا رائعًا لمراكز البيانات والمكاتب والمنازل وغيرها من التطبيقات التي تتطلب اتصالًا بشبكة عالية السرعة. وهي متوافقة مع مجموعة متنوعة من معدات الشبكة ،بما في ذلك الموجاتتريكسون TSC-4880-XXDCR هو الحل المثالي لنقل البيانات عالية السرعة ويقدم أداءً متفوقًا وموثوقية وتوافقًا.
سرعة الإرسال: إذا كنت بحاجة إلى سرعة إرسال مختلفة عن 2.5G القياسية، مثل 1G أو 10G، يمكنك مناقشة هذا المتطلب مع الشركة المصنعة أو المورد.قد تكون قادرة على توفير حل مخصص لتلبية سرعة النقل المطلوبة.
طول الموجة: تعمل وحدة CWDM عادةً على أطوال موجة محددة محددة بمعيار CWDM. ومع ذلك ، إذا كان لديك متطلبات محددة لطول الموجة لتطبيقك ، فيمكنك أيضًا تطبيقها.يمكنك أن تسأل عن إمكانية تخصيص الوحدة للعمل على تلك الأطوال الموجية.
مسافة الإرسال: إذا كنت بحاجة إلى مسافة إرسال أطول أو أقصر من 30 كم القياسية،يمكنك مناقشة مع الشركة المصنعة ما إذا كان بإمكانها تخصيص الوحدة لتلبية متطلبات المسافة الخاصة بك.
نطاق درجة الحرارة: إذا كان تطبيقك يتطلب نطاقًا أكبر أو أضيقًا من درجة الحرارة المحددة -20 °C ~ + 85 °C ،يمكنك الاستفسار عن إمكانية تخصيص نطاق درجة الحرارة للوحدة.
نوع الجهاز: قد يكون التكوين القياسي لهذه الوحدة هو اتصالات LC. ومع ذلك، إذا كنت بحاجة إلى نوع آخر من الاتصالات، مثل SC أو ST،يمكنك مناقشة إمكانية التخصيص مع الشركة المصنعة.
وظيفة DDMI: إذا كنت بحاجة إلى وظيفة واجهة مراقبة التشخيص الرقمي (DDMI) لمراقبة أداء وبارامترات الوحدة،يمكنك التأكيد مع الشركة المصنعة إذا كانت هذه الميزة متاحة أو يمكن تخصيصها.
.
نحن نقدم الدعم التقني والخدمة لمنتجنا SFP Transciver Module.
التعبئة والشحن لوحدة SFP Transceiver:
نحن نستخدم عبوات قياسية لشحن وحدات SFP Transceiver جميع الوحدات معبأة بلفائف ووضعت في علبة مع إدراجات رغوة للحماية الإضافيةDHL، وخدمات التوصيل السريع الأخرى لشحن الوحدات. يمكننا أيضا ترتيب خدمات الشحن الجوي والبحري، إذا لزم الأمر.
ورقة بيانات مرجعية رمز الملف: DS210006
