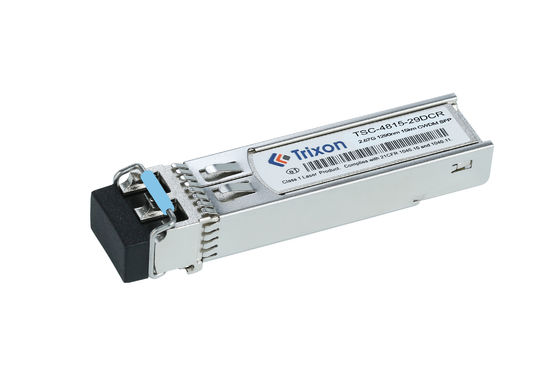

تم تصميم جهاز OC-48 / STM-16 SFP CWDM Transceiver لمعدل بيانات 1.25Gbps ، واستناداً إلى واجهة رابط LC مزدوج لنقل الألياف SMF المزدوج.إنه منتج عالي الأداء وفعال من حيث التكلفة يدعم وظيفة DDMI (واجهة مراقبة التشخيص الرقمي)مع دعم مصدر طاقة واحد + 3.3 فولت ، يتوافق جهاز الاستقبال البصري مع معايير IEEE 802.3z 1000BASE-SX و SFF-8472 ، ويدعم أطوال موجات CWDM 1310nm و 1550nm.
تم تصميم هذا الجهاز لتلبية متطلبات التطبيقات ذات الكثافة العالية وعدد الموانئ العالي في مركز البيانات ، وواحدة المؤسسات وطبقة التجميع ، وكذلك الوصول إلى المنطقة الحضرية.وحجمها المدمجة وانخفاض استهلاك الطاقة تجعلها حلا مثاليا للأنظمة القائمة على SFP.
| اسم المنتج | OC-48/STM-16 جهاز استقبال CWDM SFP |
|---|---|
| متوافق | تتوافق مع مواصفات MSA SFP SFF-8472 |
| الليزر | CWDM |
| المسافة | 15 كم |
| نوع الجهاز | واجهة رابط LC مزدوج |
| نوع الألياف | الـ SMF |
| معدل البيانات | معدل بيانات التشغيل يصل إلى 2.5 جيجابت / ثانية |
| قابلة للتوصيل | قابلة للاشتباك بالماء |
| DDMI | نعم |
| نطاق الحرارة | -5°C ~ +70°C |
(خمسة عشر ألفم)
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة | ملاحظة | ||
| جهاز إرسال | ||||||||
| طول الموجة المركزي | λc | λc-75 | λc | λc+75 | nm | |||
| عرض الطيف*نأوت4 | ∆λ | 1 | nm | DFB-LD | ||||
| متوسط الطاقة الخارجة | (ب)خارج | - 5 | 0 | dBm | ||||
| نسبة الانقراض | الطوارئ | 8.2 | ديسيبل | |||||
| متوسط طاقة جهاز الإرسال | (ب)مغلق | -45 | dBm | |||||
| الناتج العين البصرية | تتوافق مع أقنعة العين STM-16/OC-48 عند تصفيتها | |||||||
| المستقبل | ||||||||
| طول الموجة المركزي | λc | 1200 | 1600 | nm | ||||
| الحساسيةنأوت5 | (ب)في | -18 | dBm | |||||
| الحمل الزائد للمستقبل | الحمل الزائد | 0 | dBm | |||||
| خسارة العودة البصرية | 12 | ديسيبل | ||||||
| أسعار الدفع | (لوسا) | -35 | dBm | |||||
| الـ (LOS De-Assert) | الخسارة | -25 | dBm | |||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | |||||
يستخدم جهاز الاستقبال في المقام الأول في شبكات الاتصالات البصرية التي تتطلب معدل بيانات يصل إلى 2.5 جيجابت في الثانية.
وهي مناسبة للتطبيقات القائمة على معايير الاتصالات OC-48 (الناقل البصري 48) و STM-16 (وحدة النقل المزامنة 16).
ويدعم جهاز الاستقبال تكنولوجيا CWDM (Crude Wavelength Division Multiplexing)الذي يسمح بإرسال إشارات بصرية متعددة في وقت واحد على ألياف واحدة باستخدام أطوال موجة مختلفة.
يمكن استخدامه في تطبيقات الشبكة المختلفة ، بما في ذلك الاتصالات ، ومراكز البيانات ، وشبكات المؤسسات ، وشبكات المترو / الوصول.
معدل البيانات: يمكن تخصيص وحدات جهاز الاستقبال لدعم معدلات بيانات مختلفة بناءً على متطلبات الشبكة. وتشمل معدلات البيانات الشائعة 1Gbps و 10Gbps و 25Gbps وأعلى.
مسافة الإرسال: يمكن تخصيص مسافة إرسال وحدة الإرسال لتلبية متطلبات الشبكة المحددة. اعتماداً على التكنولوجيا المستخدمة ، يمكن للوحدات دعم المدى القصير (مثل:g، بضعة أمتار) ، متوسط المدى (على سبيل المثال ، حتى 10 كيلومترات) ، أو الطول (على سبيل المثال ، حتى 80 كيلومتر أو أكثر) التطبيقات.
نطاق درجة الحرارة: يمكن تخصيص نطاق درجة حرارة وحدة الإرسال لضمان أداء مثالي في ظروف بيئية محددة.هذا التخصيص يسمح للوحدة للعمل بشكل موثوق في درجات الحرارة القصوى، مثل في البيئات الصناعية أو الخارجية.
واجهة الجهاز: يمكن تخصيص وحدات جهاز الاستقبال لدعم أنواع مختلفة من واجهات الجهاز، مثل اتصالات LC أو SC أو MPO.يعتمد اختيار واجهة المرفق على معدات الشبكة والبنية التحتية للكابلات المستخدمة.
البروتوكولات والمعايير: يمكن تخصيص وحدات المرسلات لدعم بروتوكولات ومعايير مختلفة ، مثل Ethernet ، Fibre Channel ، SONET / SDH ، أو معايير الصناعة المحددة.
أطوال الموجات: بالنسبة للوحدات التي تستخدم تقنيات تقسيم الموجات المتعددة (WDM):خيارات التخصيص يمكن أن تشمل قنوات أو مجموعات من الأطوال الموجية المحددة لدعم بنية شبكة محددة أو متطلبات.
عامل الشكل: تأتي وحدات الإرسال في عوامل شكل مختلفة ، مثل SFP ، SFP + ، QSFP ، أو CFP. اعتمادا على معدات الشبكة ،التخصيص قد يتضمن اختيار عامل الشكل المناسب للتوافق.
نحن نقدم دعمًا تقنيًا وشاملًا وخدمة لمنتجات وحدات جهاز الاستقبال SFP.
نحن نقدم معلومات مفصلة عن المنتجات، والمشورة التقنية والحلول لمساعدة العملاء على اتخاذ أفضل خيار لمتطلباتهم.
تتطلب تعبئة و شحن وحدة SFP Transceiver:
ورقة بيانات مرجعية رمز الملف: DS210006
