هذه الوحدة SFP Transceiver هي ناقل ناقل بصري عالي الأداء وفعال من حيث التكلفة لـ 10 كم من روابط SMF. وهي متوافقة مع مواصفات SFP لاتفاقية المصادر المتعددة (MSA).تم تصميم هذه الوحدة لتطبيقات المنفذ القصير (SFP)، وهي مصممة للعمل مع مصدر طاقة 3.3 فولت واحد وواجهة منطقية TTL. تدعم هذه الوحدة التوصيل الساخن ، ولديها نطاق درجة حرارة من -40 ° C ~ + 85 ° C.كما أنه يحتوي على ميزة واجهة مراقبة التشخيص الرقمي (DDMI)، والذي يسمح للمستخدم بمراقبة معايير جهاز الاستقبال في الوقت الحقيقي ، مثل درجة الحرارة والجهد وتيار تحيز الليزر ، وإرسال الطاقة البصرية ، واستقبال الطاقة البصرية.وهي مصممة لتطبيقات LR (المدى الطويل) وحدة الإرسال الضوئي.
| المعلم | القيمة |
|---|---|
| اسم المنتج | 1.25G GBE ناقل SFP ثنائي الاتجاه |
| نوع الجهاز | واجهة اتصال LC واحدة |
| نوع الألياف | الـ SMF |
| طول الموجة | 1550nm/1310nm |
| المسافة | 20 كيلومتر |
| متوافق | تتوافق مع مواصفات MSA SFP |
| معدل البيانات | معدل البيانات التشغيلية يصل إلى 1.25 جيجابايت في الثانية |
| نطاق الحرارة | -40°C ~ +85°C |
| DDMI | نعم |
| إمدادات الطاقة | مصدر طاقة 3.3 فولت واحد و واجهة منطقية TTL |
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة | ملاحظة | |
| جهاز إرسال | |||||||
| طول الموجة المركزي | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| عرض الطيف*نأوت4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| متوسط الطاقة الخارجة | (ب)خارج | -9 | -3 | dBm | |||
| نسبة الانقراض | الطوارئ | 10 | ديسيبل | ||||
| متوسط طاقة جهاز الإرسال | (ب)مغلق | -45 | dBm | ||||
| الناتج العين البصرية | تتوافق مع قناع العين Telcordia GR-253-CORE و IEEE 802.3ah-2004 | ||||||
| المستقبل | |||||||
| طول الموجة المركزي | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| الحساسيةنأوت5 | (ب)في | -22 | dBm | ||||
| الحمل الزائد للمستقبل | الحمل الزائد | -3 | dBm | ||||
| خسارة العودة البصرية | 12 | ديسيبل | |||||
| أسعار الدفع | (لوسا) | -35 | dBm | ||||
| الـ (LOS De-Assert) | الخسارة | -25 | dBm | ||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | ||||

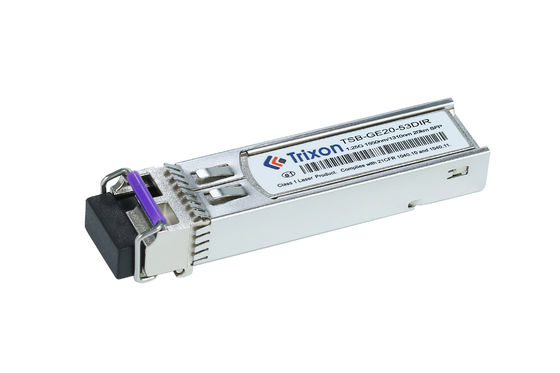

جهاز الاستقبال TSB-GE20-53DIR مناسب لشبكات الاتصالات البصرية حيث يكون معدل البيانات 1.25 جيجابت في الثانية كافياً.
تسمح ميزة BIDI (ثنائية الاتجاه) بالاتصال ثنائي الاتجاه عبر ألياف واحدة ، باستخدام أطوال موجة مختلفة لإرسال واستقبال الإشارات.هذا يجعلها مناسبة للتطبيقات التي تتوفر فيها ألياف واحدة فقط أو لتنفيذات فعالة من حيث التكلفة.
تبلغ مسافة الإرسال 20 كيلومترًا مما يجعلها مناسبة لشبكات الاتصالات البصرية متوسطة المدى ، مثل شبكات المنطقة المحلية (LANs) ، وشبكات المدن الكبرى ، أو شبكات الحرم الجامعي.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsهذه هي تقنيات الوصول الشائعة بالألياف الضوئية المستخدمة لخدمات النطاق العريض في البيئات السكنية والتجارية.
إن نطاق درجة الحرارة الواسع من -40 درجة مئوية إلى +85 درجة مئوية يجعل هذا جهاز الاستقبال مناسبًا للتنفيذ في ظروف بيئية قاسية ، مثل البيئات الخارجية أو الصناعية.
معدل البيانات: يمكن تخصيص وحدات الإرسال لدعم معدلات بيانات مختلفة بناءً على المتطلبات المحددة للشبكة. يمكن أن يشمل ذلك خيارات مثل 1Gbps و 10Gbps و 25Gbps ،أو معدلات بيانات أعلى.
مسافة الإرسال: يمكن تخصيص مسافة إرسال وحدة الإرسال لتلبية الاحتياجات المحددة للشبكة. يمكن أن تشمل الخيارات المخصصة المدى القصير ، المدى المتوسط ،أو المسافات الطويلة.
طول الموجة: يمكن تخصيص أجهزة الاستقبال للعمل في أطوال موجة محددة ، مثل 850nm ، 1310nm ، أو 1550nm ، اعتمادًا على البنية التحتية للشبكة والمتطلبات.
نطاق درجة الحرارة: يمكن تخصيص وحدات الإرسال للعمل ضمن نطاقات درجة الحرارة المحددة لضمان الأداء الأمثل في مختلف الظروف البيئية.مثل نطاقات درجة الحرارة الممتدة أو البيئات الصناعية المتخصصة.
واجهة الجهاز: يمكن أن تشمل خيارات تخصيص واجهة الجهاز أنواع مختلفة ، مثل اتصالات LC أو SC أو MPO ،اعتماداً على معدات الشبكة المحددة وبنية تحتية الكابلات المستخدمة.
دعم البروتوكول: يمكن تخصيص جهاز الاستقبال لدعم بروتوكولات ومعايير مختلفة ، مثل Ethernet ، Fibre Channel ، SONET / SDH ، أو معايير الصناعة المحددة.
عامل الشكل: قد تشمل خيارات التخصيص عوامل شكل مختلفة ، بما في ذلك SFP أو SFP + أو QSFP أو CFP ، لضمان التوافق مع معدات الشبكة المستخدمة.
ميزات إضافية: اعتمادا على المتطلبات المحددة، يمكن تخصيص وحدات جهاز الاستقبال مع ميزات إضافية مثل مراقبة التشخيص الرقمي (DDM) ،والذي يوفر قدرات مراقبة وتشخيص في الوقت الحقيقي.
نحن نقدم الدعم الفني والخدمات لـ SFP Transceiver Module.
نحن نقدم خدمة العملاء 24/7 والدعم الفني عبر الهاتف والبريد الإلكتروني والدردشة عبر الإنترنت. فريق الخدمة لدينا متاح للمساعدة في أي استفسارات أو مشاكل قد يكون لديك.
نحن نقدم أيضا مجموعة واسعة من الخدمات للمساعدة في التثبيت والصيانة، وإصلاح الأخطاء. يمكن أن تقنيينا ذوي الخبرة تقديم المساعدة في إعداد الوحدة،تحسين الأداءو إصلاح أي مشاكل في الأجهزة أو البرمجيات
نحن نقدم تغطية ضمان شاملة لـ SFP Transceiver Module. تضمن ضماناتنا قطع الغيار والعمل ، بالإضافة إلى توفير الوصول إلى خدمات الإصلاح والدعم الخاصة بنا.
يجب تعبئة وحدة SFP Transceiver في حزمة حماية ثابتة لتقليل خطر تلف ESD (الافراج الكهربائي).يجب أن تكون كل وحدة معبأة بشكل فردي مع حماية ESD ويجب أن تكون العبوة مع رقم الجزء وغيرها من المعلومات ذات الصلة.
للشحن ، يجب شحن وحدة SFP Transceiver في صندوق من الورق المقوى مع التعبئة المناسبة والتسمية. يجب توفير رقم تتبع للعميل إذا كان متاحاً.
ورقة بيانات مرجعية رمز الملف: DS100033
