هذه الوحدة SFP Transceiver هي ناقل ناقل بصري عالي الأداء وفعال من حيث التكلفة لـ 10 كم من روابط SMF. وهي متوافقة مع مواصفات SFP لاتفاقية المصادر المتعددة (MSA).تم تصميم هذه الوحدة لتطبيقات المنفذ القصير (SFP)، وهي مصممة للعمل مع مصدر طاقة 3.3 فولت واحد وواجهة منطقية TTL. تدعم هذه الوحدة التوصيل الساخن ، ولديها نطاق درجة الحرارة من -5 درجة مئوية إلى +70 درجة مئوية.كما أنه يحتوي على ميزة واجهة مراقبة التشخيص الرقمي (DDMI)، والذي يسمح للمستخدم بمراقبة معايير جهاز الاستقبال في الوقت الحقيقي ، مثل درجة الحرارة والجهد وتيار تحيز الليزر ، وإرسال الطاقة البصرية ، واستقبال الطاقة البصرية.وهي مصممة لتطبيقات LR (المدى الطويل) وحدة الإرسال الضوئي.
| المعلم | القيمة |
|---|---|
| اسم المنتج | 1.25G GBE ناقل SFP ثنائي الاتجاه |
| نوع الجهاز | واجهة اتصال LC واحدة |
| نوع الألياف | الـ SMF |
| طول الموجة | 1550nm/1310nm |
| المسافة | 20 كيلومتر |
| متوافق | تتوافق مع مواصفات MSA SFP |
| معدل البيانات | معدل البيانات التشغيلية يصل إلى 1.25 جيجابايت في الثانية |
| نطاق الحرارة | -5°C ~ +70°C |
| DDMI | نعم |
| إمدادات الطاقة | مصدر طاقة 3.3 فولت واحد و واجهة منطقية TTL |
(1310nm/ 1550nm ،FP / DFBوالرقم الشخصيعشرون ألفم)
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة | ملاحظة | |
| جهاز إرسال | |||||||
| طول الموجة المركزي | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| عرض الطيف*نأوت4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| متوسط الطاقة الخارجة | (ب)خارج | -9 | -3 | dBm | |||
| نسبة الانقراض | الطوارئ | 10 | ديسيبل | ||||
| متوسط طاقة جهاز الإرسال | (ب)مغلق | -45 | dBm | ||||
| الناتج العين البصرية | تتوافق مع قناع العين Telcordia GR-253-CORE و IEEE 802.3ah-2004 | ||||||
| المستقبل | |||||||
| طول الموجة المركزي | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| الحساسيةنأوت5 | (ب)في | -22 | dBm | ||||
| الحمل الزائد للمستقبل | الحمل الزائد | -3 | dBm | ||||
| خسارة العودة البصرية | 12 | ديسيبل | |||||
| أسعار الدفع | (لوسا) | -35 | dBm | ||||
| الـ (LOS De-Assert) | الخسارة | -25 | dBm | ||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | ||||

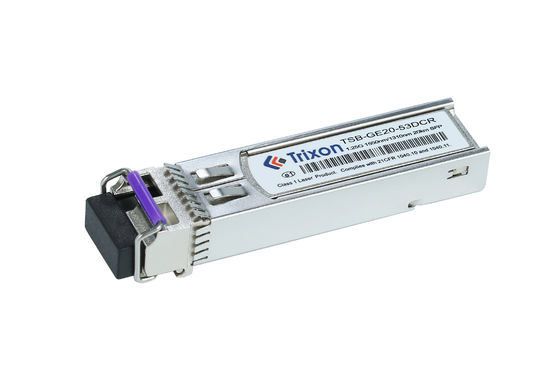

تم تصميم وحدة Transceiver TSB-GE20-53DCR 1.25G SFP من Trixon لغرض توفير اتصالات بيانات موثوقة على 20 كم من الألياف أحادية الوضع.يقدم نطاقًا مطولًا من درجات الحرارة من -5 °C إلى +70 °C ويتميز بـ DDMI لتحسين الأداء. يتم تشغيله بواسطة مصدر طاقة واحد 3.3 فولت وواجهة منطقية TTL. الواجهة هي رابط LC واحد للاتصال السهل. مصنوعة في الصين ، Trixon TSB-GE20-53DCR 1.وحدة 25G SFP Transceiver هي الحل المثالي لاحتياجات اتصالات البيانات والشبكاتتم تصميمه لتوفير أداء موثوق به للتطبيقات التي تتطلب نقل البيانات عالية السرعة على مسافات طويلة.هذه الوحدة المرسلة متعددة الاستخدامات تمتلك استهلاك طاقة منخفض ومتوافقة للغاية مع مجموعة واسعة منوحدات.25G SFP Transceiver. تعد وحدة Trixon TSB-GE20-53DCR 1.25G SFP Transceiver خيارًا مثاليًا لاحتياجات اتصالات البيانات والشبكات.يقدم نطاقًا واسعًا من درجات الحرارة من -5 °C إلى +70 °C، DDMI ، مصدر طاقة 3.3V واحد وواجهة منطقية TTL ، وموصل LC واحد لسهولة الاتصال.تم تصنيع هذه الوحدة المرسلة الموثوقة والمتعددة الاستخدامات في الصين وتوفر حلًا فعالًا من حيث التكلفة لاحتياجات اتصالات البيانات والشبكات.
تخصيص طول الموجة: يدعم هذا جهاز الاستقبال الإرسال في اتجاه واحد بين طول الموجة 1550nm و 1310nm.يمكنك اختيار تكوين طول الموجة المناسبة على أساس احتياجات الشبكة الخاصة بك.
مسافة الإرسال: تم تصميم هذا جهاز الاستقبال للألياف أحادية الوضع (SMF) مع أقصى مسافة إرسال تبلغ 20 كم. إذا كنت بحاجة إلى مسافة إرسال مختلفة،يمكنك الاتصال بالمورد أو المصنع لمعرفة ما إذا كانت هناك إصدارات أو خيارات أخرى متاحة.
نطاق درجة الحرارة التشغيلية: يعمل جهاز الاستقبال TSB-GE20-53DCR القياسي ضمن نطاق درجة الحرارة من -5°C إلى +70°C.يمكنك أن تسأل المورد أو الشركة المصنعة إذا كان هناك إصدارات قابلة للتخصيص لظروف درجة الحرارة المنخفضة أو العالية.
نوع رابط الألياف الضوئية: يستخدم هذا جهاز الاستقبال وصلة ألياف ضوئية قياسية، عادة ما تكون من نوع LC (Lucent Connector). إذا كنت تستخدم أنواعًا أخرى من الاتصالات في شبكتك،يمكنك مناقشة مع المورد أو الشركة المصنعة الخاصة بك ما إذا كانت هناك إصدارات قابلة للتخصيص متاحة لنوع الاتصال الخاص بك.
نحن نقدم الدعم الفني والخدمات لـ SFP Transceiver Module.
نحن نقدم خدمة العملاء 24/7 والدعم الفني عبر الهاتف والبريد الإلكتروني والدردشة عبر الإنترنت. فريق الخدمة لدينا متاح للمساعدة في أي استفسارات أو مشاكل قد يكون لديك.
نحن نقدم أيضا مجموعة واسعة من الخدمات للمساعدة في التثبيت والصيانة، وإصلاح الأخطاء. يمكن أن تقنيينا ذوي الخبرة تقديم المساعدة في إعداد الوحدة،تحسين الأداءو إصلاح أي مشاكل في الأجهزة أو البرمجيات
نحن نقدم تغطية ضمان شاملة لـ SFP Transceiver Module. تضمن ضماناتنا قطع الغيار والعمل ، بالإضافة إلى توفير الوصول إلى خدمات الإصلاح والدعم الخاصة بنا.
يجب تعبئة وحدة SFP Transceiver في حزمة حماية ثابتة لتقليل خطر تلف ESD (الافراج الكهربائي).يجب أن تكون كل وحدة معبأة بشكل فردي مع حماية ESD ويجب أن تكون العبوة مع رقم الجزء وغيرها من المعلومات ذات الصلة.
للشحن ، يجب شحن وحدة SFP Transceiver في صندوق من الورق المقوى مع التعبئة المناسبة والتسمية. يجب توفير رقم تتبع للعميل إذا كان متاحاً.
ورقة بيانات مرجعية رمز الملف: DS100033
