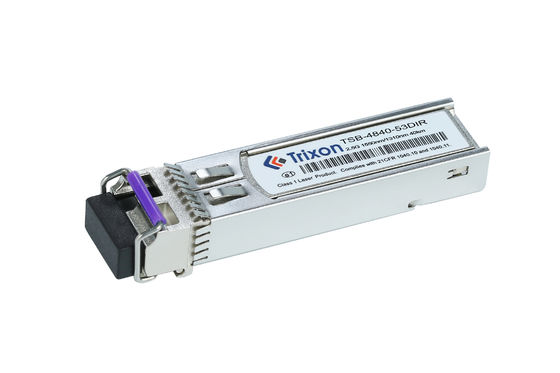

OC-48/STM-16 Transceiver SFP ثنائي الاتجاه هو وحدة عالية الأداء وفعالة من حيث التكلفة لأنظمة الاتصال بالألياف الضوئية.هذه الوحدة تدعم الواجهة الواحدة لجهاز الاتصال LC ومعدل البيانات التشغيلية تصل إلى 2.5 جيجابايت في الثانية. إنه متوافق مع معيار SFP MSA و RoHS المتوافق.
تم تصميم وحدة SFP Transceiver للاستخدام مع الألياف أحادية الوضع (SMF) وطول موجة 1550nm/1310nm. وهي مناسبة لتطبيقات مثل الوصول الضوئي ،الوصول إلى المنطقة الحضرية والروابط بين المبانييحتوي على استهلاك طاقة منخفض ، وتكلفة منخفضة ، وموثوقية عالية ، ويتوافق مع اتفاقية التوريد المتعدد القابلة للتوصيل (MSA).
هذه الوحدة المرسلة مثالية للتطبيقات التي تتطلب أداء عال، مرسلة بصرية منخفضة التكلفة مع ميزات متقدمة.يدعم العملية المزدوجة الكاملة ومصممة لتلبية وتجاوز متطلبات معايير LR و LCهذه الوحدة متوافقة مع مجموعة واسعة من الأنظمة البصرية وتوفر معدلات بيانات عالية مع أداء ممتاز.
يوفر OC-48/STM-16 Transceiver SFP ثنائي الاتجاه حلًا مثاليًا لاحتياجات الاتصالات البصرية عالية السرعة منخفضة التكلفة. تم تصميمه للتطبيقات التي تتطلب أداءً عالًا ،جهاز استقبال بصري منخفض التكلفة مع ميزات متقدمةمع معدل البيانات العالي واستهلاك الطاقة المنخفض، وتصميم قوي، وحدة هي خيار مثالي لمجموعة متنوعة من التطبيقات.
| الصفة | القيمة |
|---|---|
| اسم المنتج | OC-48/STM-16 ناقل SFP ثنائي الاتجاه |
| معدل البيانات | حتى 2.5 جيجابايت في الثانية |
| المسافة | 40 كيلومتر |
| إمدادات الطاقة | مصدر طاقة 3.3 فولت واحد و واجهة منطقية TTL |
| نوع الألياف | الـ SMF |
| طول الموجة | 1550nm/1310nm |
| DDMI | نعم |
| نوع الجهاز | واجهة اتصال LC واحدة |
| نطاق الحرارة | -40°C ~ +85°C |
| قابلة للتوصيل | قابلة للاشتباك بالماء |
(1310nm1550nm،DFBوالرقم الشخصيأربعون ألفم)
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة | ملاحظة | ||
| جهاز إرسال | ||||||||
| طول الموجة المركزي | λc | 1260 | 1310 | 1360 | nm | 1310nmTX/1550nmRX | ||
| 1500 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | ||||
| عرض الطيف*نأوت4 | ∆λ | 1 | nm | DFB-LD | ||||
| متوسط الطاقة الخارجة | (ب)خارج | -2 | +3 | dBm | ||||
| نسبة الانقراض | الطوارئ | 8.2 | ديسيبل | |||||
| متوسط طاقة جهاز الإرسال | (ب)مغلق | -45 | dBm | |||||
| الناتج العين البصرية | متوافق مع ITU-T G.957 | |||||||
| المستقبل | ||||||||
| طول الموجة المركزي | λc | 1530 | 1550 | 1570 | nm | 1310nmTX/1550nmRX | ||
| 1260 | 1310 | 1360 | nm | 1550nmTX/1310nmRX | ||||
| الحساسيةنأوت5 | (ب)في | -20 | dBm | 1310nmTX/1550nmRX | ||||
| -27 | dBm | 1550nmTX/1310nmRX | ||||||
| الحمل الزائد للمستقبل | الحمل الزائد | -9 | dBm | |||||
| خسارة العودة البصرية | 12 | ديسيبل | ||||||
| أسعار الدفع | (لوسا) | -42 | dBm | |||||
| الـ (LOS De-Assert) | الخسارة | -28 | dBm | |||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | |||||
الملاحظة 4: VSCEL LD و FP LD عرض الطيف المقاس RMS، DFB LD عرض الطيف المقاس 20dB.
الملاحظة 5: الحد الأدنى للطاقة البصرية المتوسطة المقاسة عند BER أقل من 1E-10@pattern هو PRBS27-1@ER=10dB.
شبكات الاتصالات: يمكن نشرها في شبكات الاتصالات لنقل البيانات عالية السرعة، مثل البنية التحتية العمودية أو الاتصالات الطويلة.
شبكات المنطقة الحضرية (MANs): يمكن استخدام جهاز الاستقبال في MANs لتوفير الاتصال بين مواقع مختلفة داخل مدينة أو منطقة حضرية.
مراكز البيانات: يمكن استخدامه في بيئات مراكز البيانات لربط المفاتيح والموجهات ومعدات الشبكة الأخرى عبر الألياف أحادية الوضع.
الألياف إلى المنزل (FTTH): يمكن استخدام جهاز الاستقبال في عمليات نشر FTTH لتوفير الوصول إلى الإنترنت عالية السرعة للمستخدمين السكنيين والشركيين على مسافات طويلة.
التراجع اللاسلكي: يمكن استخدامه في تطبيقات التراجع اللاسلكي لربط المحطات الأساسية ونقل البيانات عبر روابط الألياف الضوئية.
تطبيقات البث والفيديو: يمكن استخدام جهاز الاستقبال في تطبيقات البث والفيديو لنقل إشارات فيديو عالية الجودة على مسافات طويلة.
الشبكات الصناعية: يمكن نشرها في البيئات الصناعية للاتصال بالبيانات الموثوق بها وعالية السرعة، مثل قطاعات النفط والغاز والنقل أو التصنيع.
طول الموجة: اعتماداً على متطلباتك، يمكنك الاختيار من بين مجموعات مختلفة من طول الموجة لتتناسب مع احتياجاتك الخاصة بالألياف والمسافة الإرسالية.
مسافة الإرسال: يمكنك تخصيص مسافة الإرسال للتكيف مع بنية الشبكة المختلفة واحتياجات الإرسال.
نطاق درجة حرارة العمل:يمكنك تخصيص نطاق درجة الحرارة التشغيلية وفقا لمتطلبات الظروف البيئية لضمان موثوقية واستقرار الجهاز في ظل ظروف درجة حرارة مختلفة.
التوافق: يمكنك اختيار تخصيص الواجهة لتكون متوافقة مع أجهزة شبكة أو بروتوكولات محددة لضمان التكامل السلس مع المعدات الحالية.
المتطلبات الخاصة: إذا كان لديك أي متطلبات خاصة أخرى، مثل ميزانية الطاقة، والأداء البصري، والحجم، وما إلى ذلك، يمكنك مناقشة بالتفصيل مع المورد وتخصيص TSB-GE10-53DIR.
نحن نقدم الدعم التقني والخدمة لمودول SFP Transceiver لدينا. موظفينا الودود والمعرفة متاح لمساعدتك في أي أسئلة أو مخاوف قد يكون لديك حول منتجنا.
إن كان لديك أي أسئلة أو تحتاج إلى مساعدة مع أي جانب من جوانب وحدات SFP Transceiverرجاءً لا تتردد في الاتصال بنا!
تعبئة وشحن وحدة SFP Transciver
يتم تعبئة وحدة SFP Transciver في صندوق مع وسادة داخلية مضادة للصدمات. يتم وضع وصف واضح للمنتج وشفرة شريطية على الصندوق.ثم يتم وضع الصندوق في صندوق شحن أكبر مع مسدس كاف لحماية المنتج أثناء النقلصندوق الشحن مغلق بشكل آمن وملصق بعنوان الوجهة ومعلومات الاتصال
ورقة بيانات مرجعية رمز الملف: DS100040
