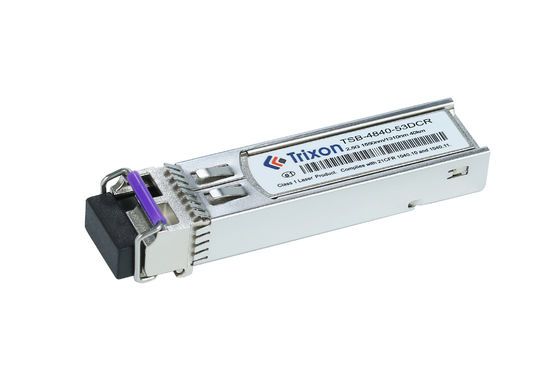

OC-48/STM-16 Transceiver SFP ثنائي الاتجاه هو وحدة عالية الأداء وفعالة من حيث التكلفة لأنظمة الاتصال بالألياف الضوئية.هذه الوحدة تدعم الواجهة الواحدة لجهاز الاتصال LC ومعدل البيانات التشغيلية تصل إلى 2.5 جيجابايت في الثانية. إنه متوافق مع معيار SFP MSA و RoHS المتوافق.
تم تصميم وحدة SFP Transceiver للاستخدام مع الألياف أحادية الوضع (SMF) وطول موجة 1550nm/1310nm. وهي مناسبة لتطبيقات مثل الوصول الضوئي ،الوصول إلى المنطقة الحضرية والروابط بين المبانييحتوي على استهلاك طاقة منخفض ، وتكلفة منخفضة ، وموثوقية عالية ، ويتوافق مع اتفاقية التوريد المتعدد القابلة للتوصيل (MSA).
هذه الوحدة المرسلة مثالية للتطبيقات التي تتطلب أداء عال، مرسلة بصرية منخفضة التكلفة مع ميزات متقدمة.يدعم العملية المزدوجة الكاملة ومصممة لتلبية وتجاوز متطلبات معايير LR و LCهذه الوحدة متوافقة مع مجموعة واسعة من الأنظمة البصرية وتوفر معدلات بيانات عالية مع أداء ممتاز.
يوفر OC-48/STM-16 Transceiver SFP ثنائي الاتجاه حلًا مثاليًا لاحتياجات الاتصالات البصرية عالية السرعة منخفضة التكلفة. تم تصميمه للتطبيقات التي تتطلب أداءً عالًا ،جهاز استقبال بصري منخفض التكلفة مع ميزات متقدمةمع معدل البيانات العالي واستهلاك الطاقة المنخفض، وتصميم قوي، وحدة هي خيار مثالي لمجموعة متنوعة من التطبيقات.
| الصفة | القيمة |
|---|---|
| اسم المنتج | OC-48/STM-16 ناقل SFP ثنائي الاتجاه |
| معدل البيانات | حتى 2.5 جيجابايت في الثانية |
| المسافة | 40 كيلومتر |
| إمدادات الطاقة | مصدر طاقة 3.3 فولت واحد و واجهة منطقية TTL |
| نوع الألياف | الـ SMF |
| طول الموجة | 1550nm/1310nm |
| DDMI | نعم |
| نوع الجهاز | واجهة اتصال LC واحدة |
| نطاق الحرارة | -5°C ~ +70°C |
| قابلة للتوصيل | قابلة للاشتباك بالماء |
(1310nm1550nm،DFBوالرقم الشخصيأربعون ألفم)
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة | ملاحظة | ||
| جهاز إرسال | ||||||||
| طول الموجة المركزي | λc | 1260 | 1310 | 1360 | nm | 1310nmTX/1550nmRX | ||
| 1500 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | ||||
| عرض الطيف*نأوت4 | ∆λ | 1 | nm | DFB-LD | ||||
| متوسط الطاقة الخارجة | (ب)خارج | -2 | +3 | dBm | ||||
| نسبة الانقراض | الطوارئ | 8.2 | ديسيبل | |||||
| متوسط طاقة جهاز الإرسال | (ب)مغلق | -45 | dBm | |||||
| الناتج العين البصرية | متوافق مع ITU-T G.957 | |||||||
| المستقبل | ||||||||
| طول الموجة المركزي | λc | 1530 | 1550 | 1570 | nm | 1310nmTX/1550nmRX | ||
| 1260 | 1310 | 1360 | nm | 1550nmTX/1310nmRX | ||||
| الحساسيةنأوت5 | (ب)في | -20 | dBm | 1310nmTX/1550nmRX | ||||
| -27 | dBm | 1550nmTX/1310nmRX | ||||||
| الحمل الزائد للمستقبل | الحمل الزائد | -9 | dBm | |||||
| خسارة العودة البصرية | 12 | ديسيبل | ||||||
| أسعار الدفع | (لوسا) | -42 | dBm | |||||
| الـ (LOS De-Assert) | الخسارة | -28 | dBm | |||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | |||||
الملاحظة 4: VSCEL LD و FP LD عرض الطيف المقاس RMS، DFB LD عرض الطيف المقاس 20dB.
الملاحظة 5: الحد الأدنى للطاقة البصرية المتوسطة المقاسة عند BER أقل من 1E-10@pattern هو PRBS27-1@ER=10dB.
شبكات الاتصالات: هذه الوحدة مناسبة لشبكات الاتصالات، مما يتيح نقل البيانات عالية السرعة بمعدلات OC-48/STM-16.يدعم الاتصالات الموثوقة على مسافات طويلة تصل إلى 40 كم.
شبكات المنطقة الحضرية (MANs): يمكن استخدام الوحدة في MANs لربط عقد الشبكة في جميع أنحاء المدينة أو المنطقة الحضرية.يوفر نقل البيانات والاتصال بالشبكة بكفاءة داخل البنية التحتية MAN.
الألياف إلى المنزل (FTTH): تدعم الوحدة نشر FTTH ، مما يسمح بتقديم خدمات النطاق العريض عالية السرعة إلى المباني السكنية والتجارية.يسهل الاتصالات الموثوقة وعالية عرض النطاق الترددي للمستخدمين النهائيين.
مراكز البيانات: فهي مفيدة في مراكز البيانات حيث يمكنها إنشاء اتصالات بين معدات الشبكة مثل المفاتيح والموجهات والخوادم.هذه الوحدة تمكن من نقل البيانات بكفاءة داخل بنية تحتية مركز البيانات.
شبكات المؤسسات: يمكن نشر الوحدة في شبكات المؤسسات لإنشاء اتصالات موثوقة وعالية النطاق الترددي بين المكاتب أو المباني المختلفة.يسهل التواصل الفعال ونقل البيانات داخل شبكة المؤسسة.
مزودي خدمات الإنترنت (ISPs): يمكن لمزودي خدمات الإنترنت استخدام الوحدة لتوفير اتصالات الإنترنت عالية السرعة لعملائهم. يدعم تقديم خدمات النطاق العريض على مسافات طويلة ،ضمان الوصول السريع والموثوق به إلى الإنترنت.
الخدمة اللاسلكية: المنطقة المناسبة لتطبيقات الخدمة اللاسلكية، مما يتيح نقل البيانات بين محطات القاعدة الخلوية والشبكة الأساسية.يدعم توسيع وتعزيز شبكات الاتصالات اللاسلكية.
تكوين طول الموجة: إذا كنت بحاجة إلى تكوينات أطوال موجة مختلفة عن معيار 1550nm / 1310nm ، فيمكنك مناقشة متطلبات طول الموجة الخاصة بك مع الشركة المصنعة.قد يقدمون خيارات تخصيص لتتناسب مع أطوال الموجات المطلوبة الخاصة بك.
المسافة: الوحدة القياسية TSB-4840-53DCR لديها قدرة مسافة 40km. إذا كنت بحاجة إلى مسافة نقل أطول أو أقصر،يمكنك مناقشة متطلباتك مع الشركة المصنعة لاستكشاف توافر الخيارات المخصصة.
نطاق درجة الحرارة: إذا كانت نطاق درجة الحرارة القياسي من -5°C إلى +70°C لا يلبي بيئة التشغيل الخاصة بك،يمكنك الاستفسار عن إمكانية تخصيص نطاق درجة الحرارة لتتناسب بشكل أفضل مع ظروفك الخاصة.
نوع الجهاز: يمكن أن تأتي الوحدة بنوع محدد من الجهاز (مثل LC أو SC). إذا كنت بحاجة إلى نوع مختلف من الجهاز ليتوافق مع البنية التحتية الحالية،يمكنك مناقشة إمكانية التخصيص مع الشركة المصنعة.
ميزانية الطاقة: إذا كان لديك متطلبات محددة لميزانية الطاقة لشبكتك، يمكنك مناقشة مع الشركة المصنعة لتحديد ما إذا كان يمكن تخصيص الوحدة لتلبية تلك المتطلبات.
التوافق: إذا كان لديك مشاكل في التوافق مع معداتك الحالية أو إعداد الشبكة،يمكنك مناقشة مع الشركة المصنعة لضمان أن الوحدة المخصصة سوف تكون متوافقة مع بيئتك المحددة.
نحن نقدم الدعم التقني والخدمة لمودول SFP Transceiver لدينا. موظفينا الودود والمعرفة متاح لمساعدتك في أي أسئلة أو مخاوف قد يكون لديك حول منتجنا.
إن كان لديك أي أسئلة أو تحتاج إلى مساعدة مع أي جانب من جوانب وحدات SFP Transceiverرجاءً لا تتردد في الاتصال بنا!
تعبئة وشحن وحدة SFP Transciver
يتم تعبئة وحدة SFP Transciver في صندوق مع وسادة داخلية مضادة للصدمات. يتم وضع وصف واضح للمنتج وشفرة شريطية على الصندوق.ثم يتم وضع الصندوق في صندوق شحن أكبر مع مسدس كاف لحماية المنتج أثناء النقلصندوق الشحن مغلق بشكل آمن وملصق بعنوان الوجهة ومعلومات الاتصال
ورقة بيانات مرجعية رمز الملف: DS100040
