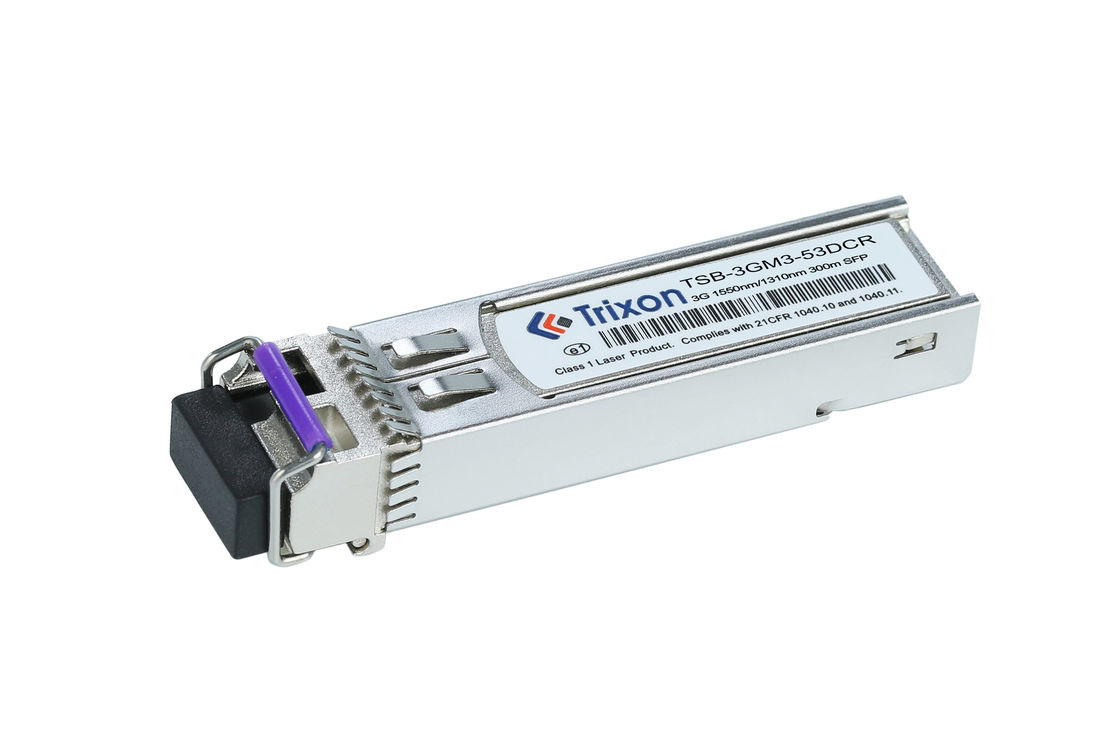

TSB-3GM3-53DCR 3.125G BIDI مسافة ثنائية الاتجاه 300M 1550nm/1310nm،SMF 0°C ~ + 70°C
وحدة SFP Transciver هي وحدة منخفضة التكلفة ، قابلة للتوصيل الساخن ، الألياف الواحدة ، مصدر الطاقة 3.3V الواحد ووحدة واجهة منطقية TTL.يوفر إرسال واستقبال الإشارات البصرية عبر ألياف وضع واحد تصل إلى 10kmتم تصميمه لتطبيقات واجهة مراقبة التشخيص الرقمي (DDMI) والتطبيقات الطويلة المدى (LR). يدعم نطاقًا واسعًا من درجات الحرارة من 0 درجة مئوية إلى + 70 درجة مئوية.وهي مجهزة بواجهة اتصال LC واحدة وهي متوافقة مع SFP MSA و IEEE802معايير.3Z.
| المعلم | القيمة |
|---|---|
| نوع الجهاز | واجهة اتصال LC واحدة |
| طول الموجة | 1550nm/1310nm |
| DDMI | نعم |
| معدل البيانات | بيانات التشغيل من 2.5 إلى 3.125 جيجابت في الثانية |
| المسافة | 300 متر |
| نطاق الحرارة | 0°C~+70°C |
| إمدادات الطاقة | مصدر طاقة 3.3 فولت واحد و واجهة منطقية TTL |
| اسم المنتج | 3.125G SFP جهاز استقبال ثنائي الاتجاه |
| نوع الألياف | الـ SMF |
| قابلة للتوصيل | قابلة للاشتباك بالماء |
(300م-3كيلومتر)
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة | ملاحظة | ||
| جهاز إرسال | ||||||||
| طول الموجة المركزي | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
| عرض الطيف*نأوت4 | ∆λ | 1 | nm | |||||
| متوسط الطاقة الخارجة | (ب)خارج | -9 | -3 | dBm | ||||
| نسبة الانقراض | الطوارئ | 3.5 | 5.8 | ديسيبل | ||||
| 5 | 8 | |||||||
| متوسط طاقة جهاز الإرسال | (ب)مغلق | -45 | dBm | |||||
| الناتج العين البصرية | متوافق مع ITU-T G.957 | |||||||
| المستقبل | ||||||||
| طول الموجة المركزي | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
| الحساسيةنأوت5 | (ب)في | -16 | dBm | |||||
| الحمل الزائد للمستقبل | الحمل الزائد | 0 | dBm | |||||
| أسعار الدفع | (لوسا) | -30 | dBm | |||||
| الـ (LOS De-Assert) | الخسارة | -17 | dBm | |||||
| التهاب النسيج | 0.5 | ديسيبل | ||||||
الملاحظة 4: VSCEL LD و FP LD عرض الطيف المقاس RMS، DFB LD عرض الطيف المقاس 20dB.
الملاحظة5: الحد الأدنى للطاقة الضوئية المتوسطة المقاسة عند BER أقل من 1E-12@pattern هو PRBS223-1@ER=10dB
شبكات المنطقة المحلية (LANs): يمكن استخدام الوحدة في بيئات LAN لإنشاء اتصالات عالية السرعة بين مفاتيح الشبكة والموجهات وأجهزة الشبكة الأخرى.يسهل نقل البيانات بكفاءة داخل البنية التحتية لـ LAN.
شبكات المناطق الحضرية (MANs): وهي مناسبة للاستخدام في MANs ، مما يوفر الاتصال بين مواقع مختلفة داخل منطقة حضرية.هذه الوحدة تدعم الاتصالات عالية السرعة على مسافات متوسطة، مما يتيح تبادل بيانات موثوق بها.
أنظمة المراقبة بالفيديو: يمكن نشر الوحدة في أنظمة المراقبة بالفيديو، مما يسهل نقل بيانات الفيديو عالية الجودة على مسافات طويلة.يسمح بالتواصل الموثوق بين الكاميراتأجهزة تسجيل ومراكز التحكم
الألياف إلى المنزل (FTTH): يمكن استخدامه في عمليات نشر FTTH لتوفير اتصالات النطاق العريض عالية السرعة إلى المباني السكنية أو التجارية.هذه الوحدة تمكن من نقل البيانات بكفاءة عبر شبكة الألياف البصرية، تدعم تطبيقات عرض النطاق الترددي العالي.
الشبكات الصناعية: توجد الوحدة تطبيقات في بيئات الشبكات الصناعية، حيث يتطلب الاتصال الموثوق به وبسرعة عالية. يمكن استخدامه في أنظمة الأتمتة الصناعية،شبكات التحكم، وغيرها من التطبيقات الصناعية التي تتطلب اتصال قوي.
الاتصال بالشركة المصنعة: اتصل بالشركة المصنعة أو الموردة لوحدة Transceiver TSB-3GM3-53DCR واسأل عن قدرات التخصيص الخاصة بهم.قدم لهم معلومات مفصلة عن الاحتياجات الخاصة بك.
تحديد متطلبات التخصيص الخاصة بك: قم بإبلاغ الشركة المصنعة بوضوح عن احتياجات التخصيص الخاصة بك. قد يتضمن ذلك المواصفات المطلوبة، معايير الأداء،تعديلات النطاق الحراري، تحسين استهلاك الطاقة، أو أي ميزات محددة أخرى تحتاج إليها. كلما كنت أكثر تفصيلاً وتحديداً، كلما استطاع الشركة المصنعة فهم احتياجاتك.
استشارة الشركة المصنعة: شارك في مناقشات مع الشركة المصنعة لاستكشاف جدوى طلبات التخصيص الخاصة بك.وتوصيات مبنية على قدراتهم وخبراتهميمكنهم أيضاً أن ينصحواك بأي قيود أو تعادلات مرتبطة بالتخصيص.
تقييم التكلفة والوقت المحدد: قد ينطوي التخصيص على تكاليف إضافية وقد يؤثر على أوقات التوصيل.مناقشة هذه العوامل مع الشركة المصنعة لفهم التسعير والجدول الزمني للإنتاج المرتبطة التخصيصالنظر في المقايضات بين التخصيص والتكلفة، والوقت اعتبارات.
مراجعة وإنهاء: بمجرد مناقشة وتوافق على تفاصيل التخصيص ، راجع المواصفات المقترحة والأسعار وأي عوامل أخرى ذات صلة.تأكد من أن كلا الطرفين لديهما فهم واضح لنطاق التخصيص قبل وضع اللمسات الأخيرة على الطلب.
نحن نقدم مجموعة من الدعم التقني والخدمات لـ SFP Transceiver Module.فريقنا من الخبراء في متناول اليد للإجابة على أي أسئلة قد يكون لديك وتقديم المساعدة في تركيب وصيانة المنتج.
نحن نقدم دعم ما قبل البيع لـ SFP Transceiver Module، نقدم المشورة حول ميزات المنتج وقدراته، بالإضافة إلى معلومات حول التوافق مع نظامك الحالي.فريقنا من المهندسين ذوي المعرفة يمكن أن تساعدك أيضا في تحديد أفضل منتج لاحتياجاتك الخاصة.
نحن نقدم خدمات التثبيت والصيانة لوحدة SFP Transceiver فريقنا من الفنيين ذوي الخبرة يمكنهم المساعدة في تركيب المنتجبالإضافة إلى توفير إرشادات حول كيفية استخدام المنتج بشكل أفضليمكننا أيضا توفير خدمات الصيانة المستمرة وإصلاح الأخطاء.
نحن نقدم الدعم التقني لـ SFP Transceiver Module فريقنا من الخبراء يمكنهم تقديم المساعدة مع أي مشاكل تقنية قد تواجه مع المنتجوكذلك تقديم المشورة حول الخطوات التي يجب اتخاذها لضمان تشغيل المنتج بشكل مثالي.
تعبئة وشحن وحدات SFP Transciver:
يتم تعبئة كل وحدة SFP Transciver في كيس مضاد للستاتيك ثم وضعه في صندوق. تم تصميم الصندوق لحماية وحدة SFP Transciver من أي تلف أثناء الشحن.ثم يتم اغلاق الصندوق وتسميته لتوضيح محتواه وعنوان الوجهة.
عندما تكون وحدة SFP Transciver معبأة ومستعدة للشحن ، يتم إرسالها إلى العملاء من خلال ناقل شحن سريع.ثم يتم تتبع الحزم ومراقبتها لضمان التسليم الآمن وفي الوقت المناسب.
ورقة بيانات مرجعية رمز الملف: DS100045
