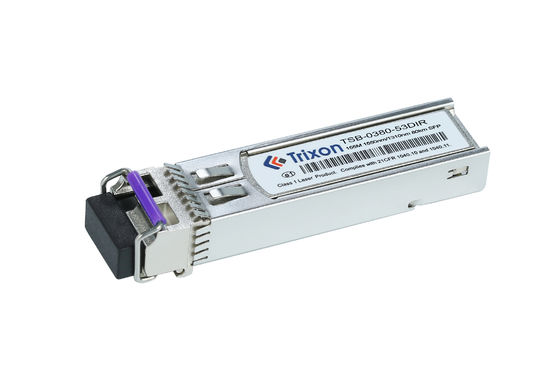

1.25G STM-1/OC-3 ناقل SFP ثنائي الاتجاه
تم تصميم هذه الوحدة SFP Transceiver لتلبية الطلب المتزايد على نقل البيانات عالية السعة وسرعة عالية.وصلة بيانات 25G ذات طاقة منخفضة عبر ألياف وضع واحد (SMF) مع مسافة نقل تصل إلى 15 كم. يعتمد واجهة رابط LC ويدعم التشغيل القابل للتوصيل الساخن ، مما يجعل من السهل على المستخدمين تثبيته وصيانته. تم تصميمه بمصدر طاقة واحد 3.3V واجهة منطقية TTL ،ومتوافق مع معيار SFP MSA و IEEE802.3وعلاوة على ذلك ، فهي مجهزة بواجهة مراقبة التشخيص الرقمية (DDMI) ، والتي تسمح بمراقبة في الوقت الحقيقي لمعلمات تشغيل الوحدة.
| الممتلكات | القيمة |
|---|---|
| إمدادات الطاقة | مصدر طاقة 3.3 فولت واحد و واجهة منطقية TTL |
| DDMI | نعم |
| معدل البيانات | معدل بيانات التشغيل عند 155.52Mbps |
| طول الموجة | 1550nm/1310nm |
| اسم المنتج | 1.25G STM-1/OC-3 ناقل SFP ثنائي الاتجاه |
| قابلة للتوصيل | قابلة للاشتباك بالماء |
| المسافة | 80 كم |
| نطاق الحرارة | -40°C ~ +85°C |
| نوع الجهاز | واجهة اتصال LC واحدة |
| نوع الألياف | الـ SMF |
(1310nm/1550nm ،DFB/DFBوالرقم الشخصي80 ألفم)
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة | ملاحظة | |
| جهاز إرسال | |||||||
| طول الموجة المركزي | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | |||
| عرض الطيف*نأوت4 | ∆λ | 1 | nm | DFB-LD | |||
| متوسط الطاقة الخارجة | (ب)خارج | - 5 | 0 | dBm | |||
| نسبة الانقراض | الطوارئ | 10 | ديسيبل | ||||
| متوسط طاقة جهاز الإرسال | (ب)مغلق | -45 | dBm | ||||
| الناتج العين البصرية | متوافق مع قناع العين Telcordia GR-253-CORE و ITU-T G.957 | ||||||
| المستقبل | |||||||
| طول الموجة المركزي | λc | 1510 | 1600 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| الحساسيةنأوت5 | (ب)في | -35 | dBm | ||||
| الحمل الزائد للمستقبل | الحمل الزائد | -10 | dBm | ||||
| خسارة العودة البصرية | 12 | ديسيبل | |||||
| أسعار الدفع | (لوسا) | -45 | dBm | ||||
| الـ (LOS De-Assert) | الخسارة | -35 | dBm | ||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | ||||
الملاحظة 4: VSCEL LD و FP LD عرض الطيف المقاس RMS، DFB LD عرض الطيف المقاس 20dB.
الملاحظة5: الحد الأدنى للطاقة الضوئية المتوسطة المقاسة عند BER أقل من 1E-10@pattern هو PRBS223-1@ER=10dB
شبكات الاتصالات السلكية واللاسلكية: هذه الوحدة مناسبة لشبكات الاتصالات السلكية واللاسلكية لمسافات طويلة أو إقليمية حيث يتطلب الاتصال ثنائي الاتجاه على مسافة 80 كم.يمكنها من نقل البيانات بشكل موثوق في البنية التحتية للاتصالات.
توصيلات مركز البيانات: في بيئات مركز البيانات ، يمكن استخدام TSB-0380-53DIR لربط مراكز البيانات أو معدات الشبكة على مسافات متوسطة إلى طويلة.يسهل نقل البيانات عالية السرعة بين مواقع مراكز البياناتدعم تطبيقات تكرار البيانات والنسخ الاحتياطية واسترداد الكوارث.
شبكات المنطقة الحضرية (MANs): يمكن نشر الوحدة البصرية في MANs ، والتي تربط مواقع مختلفة داخل مدينة أو منطقة حضرية.يسمح بالاتصالات الثنائية الاتجاه على مسافة 80 كم، دعم نقل البيانات والصوت والفيديو بين مواقع مختلفة.
التوصيل الخلفي اللاسلكي: TSB-0380-53DIR مناسب لتطبيقات التوصيل الخلفي اللاسلكي ،حيث يمكن استخدامه لإنشاء روابط اتصالات ثنائية الاتجاه بين محطات قاعدة الخلوية أو نقاط الوصول اللاسلكية على مسافات أطول.
المرافق والبنية التحتية: يمكن استخدامها في شبكات المرافق ، مثل أنظمة توزيع الطاقة أو مراقبة خطوط الأنابيب ، حيث يتطلب الاتصال الثنائي الاتجاه على مسافات طويلة.تتيح الوحدة نقل إشارات التحكم أو بيانات المراقبة أو غيرها من المعلومات الحيوية بشكل موثوق.
الاتصال بالشركة المصنعة: اتصل بالشركة المصنعة أو الموردة للوحدة البصرية واسأل عن قدرات التخصيص الخاصة بهم.توفير لهم مع متطلباتك المحددة واسأل إذا كانت خيارات التخصيص متاحة لوحدة TSB-0380-53DIR.
تحديد متطلبات التخصيص الخاصة بك: ابلغ بشكل واضح احتياجات التخصيص الخاصة بك إلى الشركة المصنعة. قد يشمل ذلك المواصفات المطلوبة، معايير الأداء، عوامل الشكل،أو أي خصائص محددة أخرى تحتاج إليهاقدم أكبر قدر ممكن من التفاصيل لضمان فهم شامل لاحتياجاتك.
استشارة الشركة المصنعة: شارك في مناقشات مع الشركة المصنعة لاستكشاف جدوى طلبات التخصيص الخاصة بك.أو تقترح حلول بديلة بناء على خبراتها وقدراتها.
تقييم التكلفة والوقت المحدد: قد ينطوي التخصيص على تكاليف إضافية وقد يؤثر على أوقات التوصيل.مناقشة هذه العوامل مع الشركة المصنعة لفهم التسعير والجدول الزمني للإنتاج المرتبطة التخصيصالنظر في المقايضات بين التخصيص والاعتبارات التكلفة.
مراجعة وإنهاء: بمجرد مناقشة وتوافق على تفاصيل التخصيص ، راجع المواصفات المقترحة والأسعار وأي عوامل أخرى ذات صلة.تأكد من أن جميع الأطراف لديها فهم واضح لنطاق التخصيص قبل وضع اللمسات الأخيرة على الطلب.
نحن نقدم الدعم التقني والخدمات لمنتجاتنا SFP Transceiver Module. فريقنا من الموظفين التقنيين المدربين تدريباً عالياً متاح للإجابة على أي أسئلة قد تكون لديك حول المنتج.نحن أيضا نقدم خدمات التثبيت والصيانة، وكذلك خدمات إصلاح وإصلاح الأخطاء. نحن نسعى جاهدين لتوفير أفضل تجربة ممكنة للعملاء. إذا كان لديك أي أسئلة أو مخاوف، يرجى عدم التردد في الاتصال بنا.
تعبئة وشحن وحدات SFP Transciver:
ورقة بيانات مرجعية رمز الملف: DS100035
