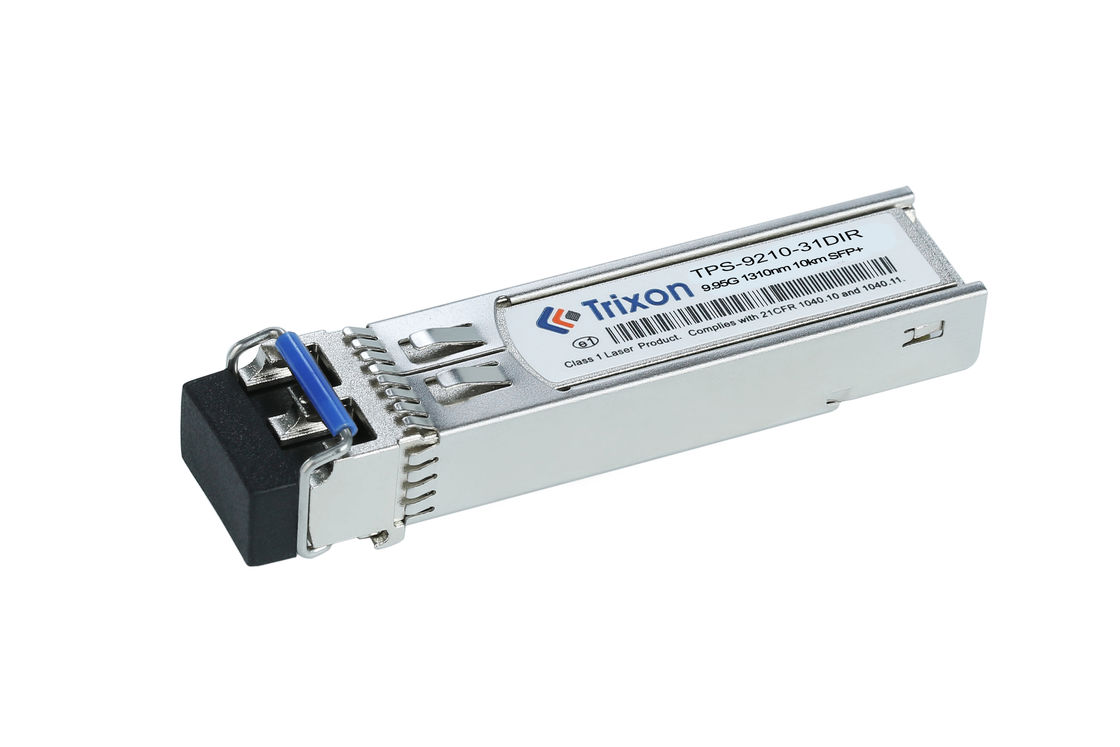

وحدة OC192/STM64 SFP+ Transceiver هي وحدة Transceiver Plus القابلة للشحن ذات العامل الصغر الذي تم تصميمه للاستخدام مع الألياف أحادية الوضع (SMF).يحتوي على واجهة اتصال LC مزدوجة و قادرة على تقديم ما يصل إلى 10 كم من مسافة الإرسالتوفر وحدة الإرسال هذه أداءً ممتازًا في نطاق درجة حرارة واسع (-5 درجة مئوية ~ + 70 درجة مئوية). إنه حل مثالي لنقل البيانات عالية السرعة في شبكات OC192/STM64.
المعلم | القيمة |
---|---|
معدل البيانات | 9.95 جيجابايت في الثانية |
طول الموجة | 1310nm-DFB |
المسافة | 10 كم |
الواجهة البصرية | واجهة رابط LC مزدوج |
DDM/DOM | نعم.. |
متوافق | تتوافق مع مواصفات MSA SFP |
نطاق الحرارة | -5°C~+70°C |
نوع الألياف | الـ SMF |
اسم المنتج | وحدة OC192/STM64 SFP+ Transceiver |
مواصفات الأداء
(1310nm DFB و PIN، 10km,OC-192 SR-1/STM I-64.1)
المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة |
جهاز إرسال | |||||
طول الموجة المركزي | λc | 1270 | 1310 | 1355 | nm |
الوضع الجانبي |
SMSR | 30 | - | - | ديسيبل |
عرض الطيف (-20dB) | Δλ | - | - | 1 | nm |
متوسط الطاقة المخرجةالملاحظة9 | (بوت) | -6 | - | -1 | dBm |
نسبة الانقراض | الطوارئ | 6 | - | - | ديسيبل |
متوسط طاقة جهاز الإرسال | إزالة | - | - | -30 | dBm |
عقوبة انتشار جهاز الإرسال | TDP | - | - | 2 | ديسيبل |
تحمل خسارة العودة البصرية | الـ ORLT | - | - | 12 | ديسيبل |
الناتج العين البصرية | تتوافق مع OC192/STM64 | ||||
المستقبل | |||||
طول الموجة المركزي | λc | 1260 | - | 1610 | nm |
حساسية المستقبل*الملاحظة10 | SEN | - | - | -ثلاثون5 | dBm |
الحمل الزائد للمستقبل | Pmax | -1 | - | - | dBm |
الـ (LOS De-Assert) | الخسارة | - | - | -14 | dBm |
أسعار الدفع | (لوسا) | -25 | - | - | dBm |
التهاب النسيج | الخسارة | 0.5 | - | 4 | ديسيبل |
الملاحظة5: يتم ربط الإخراج في SMF 9/125um. القيمة النموذجية هي -2dBm.
الملاحظة6: يقاس باستخدام PRBS 231نمط الاختبار -1 @ 9.95Gbps، BER≤10-12.
الشبكات الصناعية: تعد وحدة TPS-9210-31DIR مناسبة بشكل جيد لتطبيقات الشبكات الصناعية التي تتطلب نقل بيانات موثوق به وعالية السرعة في البيئات القاسية.يمكن استخدامه لربط الأجهزة الصناعية، الآلات، أو أجهزة الاستشعار على مسافات قصيرة داخل المنشآت الصناعية.
صناعة النفط والغاز: يمكن استخدام الوحدة في صناعة النفط والغاز للاتصال ونقل البيانات في مواقع الحفر البعيدة أو المصافي أو خطوط الأنابيب.قدرتها على العمل في نطاق واسع من درجات الحرارة وتحمل الظروف القاسية تجعلها مناسبة لهذه البيئات المطالبة.
أنظمة النقل والسكك الحديدية: يمكن نشر وحدة TPS-9210-31DIR في أنظمة النقل والسكك الحديدية لدعم الاتصالات عالية السرعة والإشارات بين المكونات المختلفة.مثل أنظمة التحكمتصميمه الصلب ومدى درجة الحرارة الواسع يجعله مناسبًا للاستخدام في مسارات السكك الحديدية والقطارات أو البنية التحتية للنقل في الهواء الطلق.
محطات الطاقة الفرعية والمرافق: يمكن استخدام الوحدة في محطات الطاقة الفرعية والمرافق للاتصال ونقل البيانات بين أنظمة التحكم أو العدادات أو أجهزة المراقبة.قدرته على تحمل درجات الحرارة الشديدة والظروف القاسية تجعله مناسبًا للاستخدام في بيئات توزيع الطاقة.
التطبيقات العسكرية والدفاعية: يمكن استخدام وحدة TPS-9210-31DIR في التطبيقات العسكرية والدفاعية التي يكون فيها نقل البيانات الموثوق به وآمن هو أمر حاسم.يمكن استخدامه في أنظمة الاتصالات، معدات المراقبة، أو المركبات العسكرية لضمان الاتصال القوي في البيئات الصعبة.
البيئات الصناعية القاسية: المنصة مناسبة لأي بيئة صناعية تعاني من درجات حرارة شديدة أو رطوبة أو اهتزازات. يمكن نشرها في مصانع التصنيع ،عمليات التعدينأو المرافق الكيميائية لتمكين نقل البيانات عالية السرعة والاتصال.
نطاق درجة الحرارة: نطاق درجة الحرارة القياسي لوحدة TPS-9210-31DIR هو -40 °C إلى +85 °C ، مناسبة للبيئات الصناعية.إذا كنت بحاجة إلى نطاق درجة حرارة مختلفة لتتناسب مع بيئة التشغيل الخاصة بك، يمكنك مناقشة متطلباتك مع الشركة المصنعة. قد تقدم خيارات تخصيص لاستيعاب نطاق درجة حرارة أوسع أو أضيق.
نوع الجهاز: يمكن أن تأتي الوحدة بنوع محدد من الجهاز، مثل LC أو SC. إذا كنت بحاجة إلى نوع مختلف من الجهاز لتتناسب مع البنية التحتية الحالية،يمكنك مناقشة إمكانية تخصيص نوع الاتصال مع الشركة المصنعة.
التوافق: إذا كان لديك مشاكل في التوافق مع معداتك الحالية أو إعداد الشبكة،يمكنك مناقشة مع الشركة المصنعة لضمان أن الوحدة المخصصة سوف تكون متوافقة مع بيئتك المحددةقد يتضمن ذلك تعديل المعلمات أو التكوينات لضمان التكامل السلس.
ميزانية الطاقة: إذا كان لديك متطلبات محددة لميزانية الطاقة لشبكتك، يمكنك مناقشة مع الشركة المصنعة لتحديد ما إذا كان يمكن تخصيص الوحدة لتلبية تلك المتطلبات.قد يتضمن ذلك ضبط استهلاك الطاقة أو حساسية الوحدة.
التسمية والعلامات التجارية: إذا كنت بحاجة إلى وضع علامات أو علامات تجارية محددة على الوحدة ، مثل الشعارات المخصصة أو الأرقام التسلسلية ، فيمكنك مناقشة خيارات التخصيص هذه مع الشركة المصنعة.قد تكون قادرة على استيعاب متطلبات العلامة التجارية الخاصة بك.
الاختبار والشهادة: إذا كنت بحاجة إلى اختبار أو شهادة إضافية للوحدة لتلبية معايير صناعية محددة أو متطلبات الامتثال.يمكنك مناقشة هذه الاحتياجات التخصيص مع الشركة المصنعةقد تكون قادرة على توفير عمليات اختبار أو شهادة مصممة خصيصا.
فريقنا من الخبراء يقدمون الدعم التقني والخدمات لـ SFP+ Transceiver Modulesمن التثبيت وإصلاح الأخطاء إلى استكشاف الأخطاء والصيانة.
يمكننا أن نقدم إرشادات حول أفضل استخدام للوحدة، وكذلك نصائح حول المنتج الأنسب لاحتياجاتك.يمكن لفريقنا أيضا تقديم المساعدة في فهم تعقيدات المنتج وتقديم المشورة على الحلول الأكثر فعالية من حيث التكلفة.
بالإضافة إلى ذلك، يمكننا تقديم المساعدة في أي مشاكل قد تنشأ أثناء استخدام الوحدة. نحن نقدم الدعم المباشر والسريع لأي مشاكل قد تنشأ.فريقنا مكرس لتوفير أفضل خدمة للعملاء لضمان تشغيل سلس وفعال للوحدة.
نحن أيضا نقدم الدعم الشامل للمنتج، من الشراء الأولي إلى الترقية النهائية أو الاستبدال.نحن نسعى جاهدين لتوفير الحل الذي يلبي احتياجاتك ويقدم أفضل قيمة مقابل المال.
يتم تعبئة وحدة SFP + Transceiver في كيس ESD ويتم شحنها في صندوق من الورق المقوى لضمان التسليم الآمن.
ورقة بيانات مرجعية رمز الملف: DS090016
