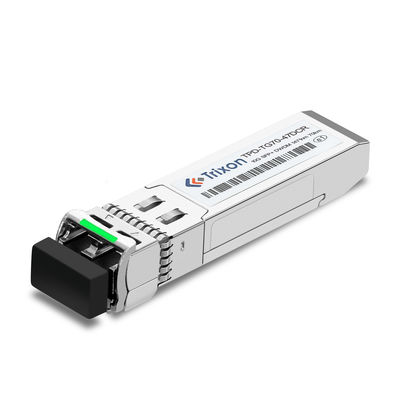

TPD-TG70-XXDCR 10G SFP + DWDM 70km لجميع أطوال موجات C-Band Fiber SMF،0 °C ~ + 70 °C
ويعد وحدة 10G SFP + DWDM Transceiver لدينا وحدة ناقلة ناقلة قابلة للشحن ذات عامل شكل صغير تقدم 25dB من ميزانية الرابط ومدة تصل إلى 70 كم.وهي متوفرة في جميع أطوال موجات النطاق C على شبكة 100GHz DWDM ITU، ومع ميزة DDM / DOM.
تم تصميم وحدة 10G SFP + DWDM Transceiver Module لتكون متوافقة مع اتفاقية المصدر المتعدد (MSA). وهي قابلة للتوصيل الساخن وتدعم الاتصالات المزدوجة الكاملة عبر الألياف الضوئية الواحدة.هذه الوحدة المرسلة تستخدم على نطاق واسع لتطبيقات مركز البيانات، شبكة المترو، وشبكات طبقة الوصول.
| اسم المنتج | 10G SFP + DWDM Transceiver Module وحدة الاستقبال |
|---|---|
| الواجهة البصرية | واجهة رابط LC مزدوج |
| طول الموجة | متاحة في جميع أطوال موجات النطاق C على شبكة 100GHz DWDM ITU |
| المسافة | حتى 70 كيلومتر |
| DDM/DOM | نعم.. |
| معدل البيانات | 10.3 جيجابايت/ثانية |
| نطاق الحرارة | 0°C ~ +70°C |
| ربط الميزانية | 25 ديسيبل |
| الليزر | الليزر المبرد 1550nm DWDM EML |
| نوع الألياف | الـ SMF |
| (XX)القيمة | القناة |
التكرار (THz) |
طول الموجة (nm) |
(XX)القيمة | القناة |
التكرار (THz) |
طول الموجة (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3 جيجابايت في الثانية,25dB ميزانية الطاقة)
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة | ملاحظة | |
| جهاز إرسال | |||||||
| طول الموجة المركزي | λc | 1527.99 | القرن العشرين | 1567.13 | nm | XX: الملاحظة1 | |
| fc | 191.3 | 196.2 | THz | ||||
| متوسط الطاقة الخارجة | (ب)خارج | 1 | 5 | dBm | |||
| نسبة الانقراض | الطوارئ | 8.2 | ديسيبل | ||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | ||||
| متوسط طاقة جهاز الإرسال | (ب)مغلق | -30 | dBm | ||||
| استهلاك الطاقة | 1.8 | W | |||||
| الناتج العين البصرية | تتوافق مع IEEE 802.3ae | ||||||
| المستقبل | |||||||
| الحساسيةنأوت4 | (ب)أ.ب.د. | -24 | dBm | بدون ألياف | |||
| الحساسيةنأوت5 | (ب)أ.ب.د. | -22 | dBm | مع الألياف | |||
| الحمل الزائد للمستقبل | الحمل الزائد | -7 | dBm | ||||
| أسعار الدفع | (لوسا) | -35 | dBm | ||||
| الـ (LOS De-Assert) | الخسارة | -25 | dBm | ||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | ||||
| انعكاس المستقبل | -27 | ديسيبل | |||||
الملاحظة4: الحد الأدنى للطاقة البصرية المتوسطة المقاسة عند BER أقل من 1E-12@pattern هو PRBS231-1@ER=9dB
الملاحظة 5: الحلقة باستخدام الألياف 70km (SMF-28)@6.125Gbps~10.3125Gbps
الملاحظة6: جهاز استقبال APD، PRBS 2^31-1، BER 10^-12
الـوحدة TPD-TG70-XXDCR 10G SFP + DWDM Transceiverيوفر حل مريح وفعال من حيث التكلفة لربط منافذ 10GbE على مسافاتما يصل إلى 70 كمهذاوحدة الإرسال والإستقبال ذات عامل الشكل الصغيريدعممعدل بيانات 10.3Gb/sومجهزة بالليزر المبرد 1550nm DWDM EMLيقدم أداءً متفوقًا. كما يدعم مراقبة التشخيص الرقمي (DDM / DOM) التي تساعد في ضمان عمليات شبكة 10GbE دقيقة وموثوقة.هذا المنتج مثالي للتطبيقات مثل مراكز البيانات، الاتصالات، وشبكات المؤسسات.
اختيار طول الموجة: تسمح تكنولوجيا DWDM باستخدام أطوال موجة متعددة داخل طيف C-Band (عادة 1525nm إلى 1565nm) للاتصال البصري.إذا كان لديك متطلبات محددة لأطوال الموجة داخل النطاق C، يمكنك مناقشة اختيار طول الموجة مع الشركة المصنعة. قد يقدمون خيارات تخصيص لتتناسب مع أطوال الموجة المطلوبة.
المسافة: تتمتع وحدة TPD-TG70-XXDCR القياسية بقدرة مسافة 70 كم. إذا كنت بحاجة إلى مسافة نقل أطول أو أقصر،يمكنك مناقشة متطلباتك مع الشركة المصنعة لاستكشاف توافر الخيارات المخصصة.
نطاق درجة الحرارة: إذا كانت نطاق درجة الحرارة القياسي من 0 °C إلى + 70 °C لا يلبي بيئة التشغيل الخاصة بك،يمكنك الاستفسار عن إمكانية تخصيص نطاق درجة الحرارة لتتناسب بشكل أفضل مع ظروفك الخاصة.
نوع الجهاز: يمكن أن تأتي الوحدة بنوع محدد من الجهاز (مثل LC أو SC). إذا كنت بحاجة إلى نوع مختلف من الجهاز ليتوافق مع البنية التحتية الحالية،يمكنك مناقشة إمكانية التخصيص مع الشركة المصنعة.
ميزانية الطاقة: إذا كان لديك متطلبات محددة لميزانية الطاقة لشبكتك، يمكنك مناقشة مع الشركة المصنعة لتحديد ما إذا كان يمكن تخصيص الوحدة لتلبية تلك المتطلبات.
التوافق: إذا كان لديك مشاكل في التوافق مع معداتك الحالية أو إعداد الشبكة،يمكنك مناقشة مع الشركة المصنعة لضمان أن الوحدة المخصصة سوف تكون متوافقة مع بيئتك المحددة.
نحن نقدم الدعم الفني والخدمة لـ SFP + Transceiver Module. وتشمل خدماتنا:
نحن نضمن أعلى جودة للخدمة فريقنا من الفنيين ذوي الخبرة متاح لمساعدتك في أي مشاكل قد تواجهك
إذا كان لديك أي أسئلة أو مخاوف، يرجى عدم التردد في الاتصال بنا.
سيتم تعبئة وحدة SFP + Transceiver في صندوق مع مواد مسدسة لمنع التلف أثناء النقل. سيتم إغلاق الصندوق بشكل آمن لتجنب تلوث الرطوبة والتراب.سيتم الشحن عن طريق الشحن الجوي، وهو أسرع وسيلة للنقل.
ورقة بيانات مرجعية رمز الملف: DS090042
