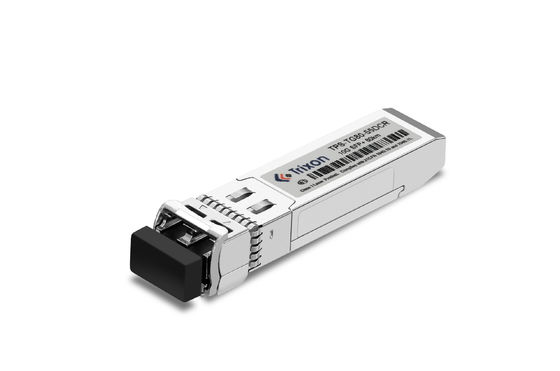

وحدة SFP + Transceiver هي وحدة Transceiver Plus القابلة للشحن ذات الشكل الصغير المصممة لتلبية متطلبات تطبيقات الاتصالات الضوئية عالية الأداء.يوفر أطوال موجة مختلفة في أطوال موجات C-Band على شبكة 100GHz DWDM ITU مع نوع الألياف SMF. يتماشى مع معايير SFF-8431 و SFF-8432 ويتميز بواجهة اتصال LC مزدوجة. لديه نطاق درجة حرارة تشغيل من -40 ° C ~ + 85 ° C.
| المواصفات | تفاصيل |
|---|---|
| اسم المنتج | 10G SFP + DWDM Transceiver Module وحدة الاستقبال |
| DDM/DOM | نعم.. |
| طول الموجة | متاحة في جميع أطوال موجات النطاق C على شبكة 100GHz DWDM ITU |
| الواجهة البصرية | واجهة رابط LC مزدوج |
| المسافة | ما يصل إلى 20 كم |
| ربط الميزانية | 19 ديسيبل |
| الليزر | DWDM EML و APD |
| نطاق الحرارة | -40°C ~ +85°C |
| متوافق | تتوافق مع SFF-8431 و SFF-8432 |
| معدل البيانات | 10.3 جيجابايت/ثانية |
| (XX)القيمة | القناة |
التكرار (THz) |
طول الموجة (nm) |
(XX)القيمة | القناة |
التكرار (THz) |
طول الموجة (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3 جيجابايت في الثانية,19 ديسيبل ميزانية الطاقة)
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة | ملاحظة | |
| جهاز إرسال | |||||||
| طول الموجة المركزي | λc | 1527.99 | القرن العشرين | 1567.13 | nm | XX: الملاحظة1 | |
| fc | 191.3 | 196.2 | THz | ||||
| متوسط الطاقة الخارجة | (ب)خارج | 1 | 5 | dBm | |||
| نسبة الانقراض | الطوارئ | 8.2 | ديسيبل | ||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | ||||
| متوسط طاقة جهاز الإرسال | (ب)مغلق | -30 | dBm | ||||
|
جهاز الإرسال والتشتت العقوبة |
TDP | 2 | ديسيبل | ||||
| استهلاك الطاقة | 1.8 | W | |||||
| الناتج العين البصرية | تتوافق مع IEEE 802.3ae | ||||||
| المستقبل | |||||||
| الحساسيةنأوت4 | (ب)أ.ب.د. | -24 | dBm | الملاحظة 6 | |||
| الحمل الزائد للمستقبل | الحمل الزائد | -7 | dBm | ||||
| أسعار الدفع | (لوسا) | -35 | dBm | ||||
| الـ (LOS De-Assert) | الخسارة | -25 | dBm | ||||
| التهاب النسيج | 0.5 | 4 | ديسيبل | ||||
| انعكاس المستقبل | -27 | ديسيبل | |||||
الملاحظة4: الحد الأدنى للطاقة البصرية المتوسطة المقاسة عند BER أقل من 1E-12@pattern هو PRBS231-1@ER=4dB
الملاحظة5: جهاز استقبال رقم PIN
الملاحظة6: جهاز استقبال APD، PRBS 2^31-1، BER 10^-12
شبكات الاتصالات: يمكن استخدام الوحدة في شبكات الاتصالات لتمكين نقل البيانات عالية السعة وعلى مسافات طويلة.يسمح لمقدمي الخدمات بتوسيع نطاق شبكتهم وتقديم اتصال موثوق به للعملاء على مسافات طويلة.
مركز البيانات: مناسبة لربط مراكز البيانات التي تقع بعيدة عن بعضها البعض. تتيح الوحدة اتصالات عالية النطاق الترددي وانخفاض فترة التأخير بين مراكز البيانات ،دعم النقل الفعال لحجم كبير من البيانات.
شبكات المناطق الحضرية (MANs): تربط MANs مواقع مختلفة داخل مدينة أو منطقة حضرية.يمكن استخدام وحدة TPD-TG20-XXDIR في MAN لإقامة اتصالات عالية السرعة والمسافات الطويلة، مما يسهل التواصل الفعال بين مواقع مختلفة.
شبكات المنطقة الواسعة (WANs): تربط الشبكات الواسعة المواقع المنتشرة جغرافياً ، مثل المكاتب أو الفروع أو مراكز البيانات.هذه الوحدة تسمح لنقل البيانات بسرعة عالية وموثوق بها على مسافات طويلة، دعم التواصل الفعال والتعاون بين المواقع النائية.
الألياف إلى x (FTTx): يمكن نشر الوحدة في شبكات FTTx ، مثل الألياف إلى المنزل (FTTH) أو الألياف إلى الأعمال (FTTB) ، لتوفير خدمات النطاق العريض عالية السرعة على مسافات طويلة.يمكّن مقدمي الخدمات من توفير اتصالات بسعة النطاق العريضة للعملاء السكنيين والتجاريين.
الخلفية اللاسلكية: يمكن استخدامها في البنية التحتية للشبكات اللاسلكية لتحويل البيانات من المواقع النائية إلى الشبكة الأساسية على مسافات طويلة.الوحدة تدعم نقل البيانات عالية السعة، وهو أمر ضروري لدعم الطلب المتزايد على البيانات والاتصالات المتنقلة.
اختيار طول الموجة: تسمح تكنولوجيا DWDM باستخدام أطوال موجة متعددة داخل طيف C-Band (عادة 1525nm إلى 1565nm) للاتصال البصري.إذا كان لديك متطلبات محددة لأطوال الموجة داخل النطاق C، يمكنك مناقشة اختيار طول الموجة مع الشركة المصنعة. قد يقدمون خيارات تخصيص لتتناسب مع أطوال الموجة المطلوبة.
المسافة: تتمتع وحدة TPD-TG20-XXDIR القياسية بقدرة مسافة 20 كم. إذا كنت بحاجة إلى مسافة نقل أطول أو أقصر،يمكنك مناقشة متطلباتك مع الشركة المصنعة لاستكشاف توافر الخيارات المخصصة.
نطاق درجة الحرارة: إذا كانت نطاق درجة الحرارة القياسي من -40 °C إلى +85 °C لا يلبي بيئة التشغيل الخاصة بك،يمكنك الاستفسار عن إمكانية تخصيص نطاق درجة الحرارة لتتناسب بشكل أفضل مع ظروفك الخاصة.
نوع الجهاز: يمكن أن تأتي الوحدة بنوع محدد من الجهاز (مثل LC أو SC). إذا كنت بحاجة إلى نوع مختلف من الجهاز ليتوافق مع البنية التحتية الحالية،يمكنك مناقشة إمكانية التخصيص مع الشركة المصنعة.
ميزانية الطاقة: إذا كان لديك متطلبات محددة لميزانية الطاقة لشبكتك، يمكنك مناقشة مع الشركة المصنعة لتحديد ما إذا كان يمكن تخصيص الوحدة لتلبية تلك المتطلبات.
التوافق: إذا كان لديك مشاكل في التوافق مع معداتك الحالية أو إعداد الشبكة،يمكنك مناقشة مع الشركة المصنعة لضمان أن الوحدة المخصصة سوف تكون متوافقة مع بيئتك المحددة.
الدعم التقني والخدمات الخاصة بوحدة SFP + Transceiver
نحن نقدم الدعم التقني والخدمات لـ SFP + Transceiver Module. تشمل خدماتنا التثبيت والصيانة وإصلاح الأخطاء والترقية.
لدينا مهندسين و فنيين من ذوي الخبرة يمكنهم مساعدتك في أي مشاكل تقنية قد تواجهكيمكن لفريقنا توفير المشورة والحلول لمجموعة واسعة من القضايا المتعلقة SFP + Transceiver Module.
نحن نقدم أيضا تحديثات البرمجيات والترقيات، فضلا عن المساعدة التقنية لتثبيت المنتج وتكوينه.فريقنا من الخبراء يمكن أن تساعدك على الحصول على أقصى استفادة من وحدات SFP + Transceiver الخاص بك.
إذا كنت بحاجة إلى الدعم الفني أو الخدمة لمودول SFP + Transceiver الخاص بك ، يرجى الاتصال بنا وسنكون سعداء للمساعدة.
سيتم تعبئة وحدة SFP + Transceiver بشكل آمن في صندوق مضاد للصدمات والماء.سيتم إغلاق الصندوق مع ملصق مضاد للتلاعب لضمان أن المنتج يبقى سليما خلال عملية الشحن.
سيتم شحن وحدة SFP + Transceiver عبر خدمة توصيل موثوقة وآمنة.ستقدم خدمة التسليم معلومات تتبع وتأكيد التسليم لضمان تسليم المنتج بأمان وفي الوقت المحدد.
ورقة بيانات مرجعية رمز الملف: DS210007
