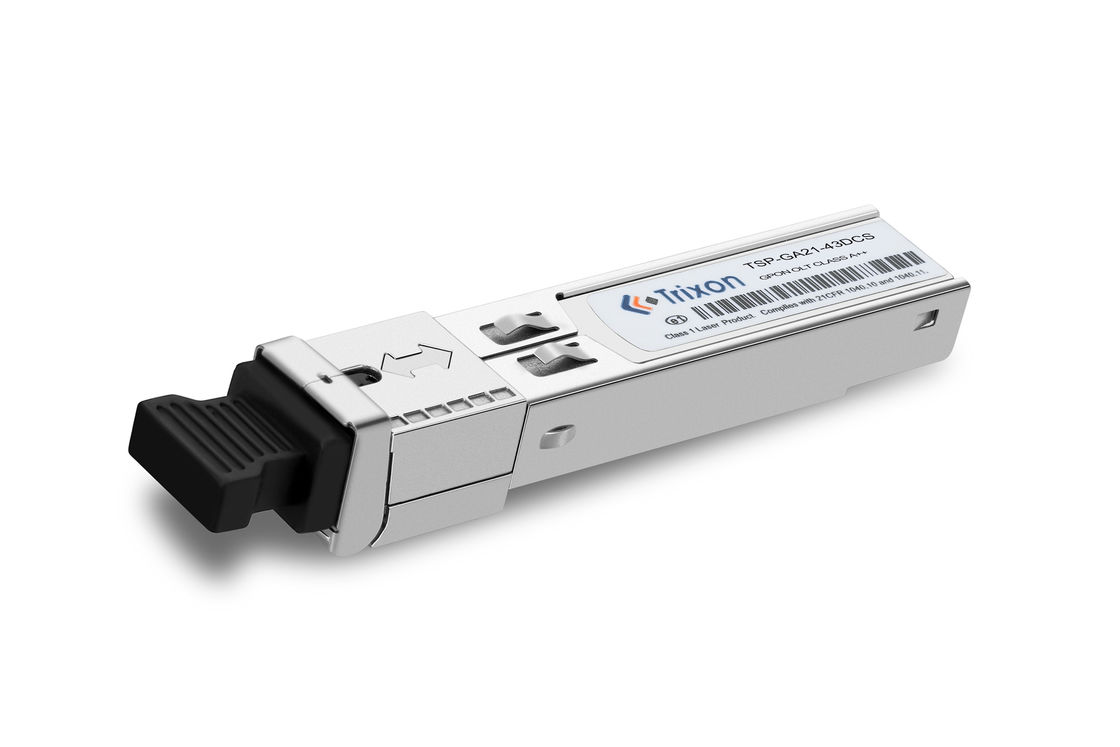

ناقل TSP-GA21-43DCS هو وحدة قابلة للتوصيل ذات عامل شكل صغير للاتصالات البيانية البصرية المتسلسلة مثل ITU-T G.984إنه مع وصلة SFP ذات 20 دبوس للسماح بقدرة القابس الساخن.
تم تصميم هذه الوحدة للألياف ذات الوضع الواحد وتعمل عند طول موجة اسمي 1490 نانومتر.
يستخدم قسم جهاز الإرسال ليزر DFB 1490nm وهو ليزر من الفئة 1 وفقًا للمعيار الدولي للسلامة IEC-60825.
المعلمات التقنية:
مواصفات الأداء
| المعلم | الرمز | دقيقة | -أجل. | ماكس | الوحدة |
| 9μm قطر النواة SMF | 20 | كيلومتر | |||
| معدل البيانات |
(تيكس 2)488 (آر إكس 1)244 |
جيجابيتس | |||
| جهاز إرسال | |||||
| طول الموجة المركزي | λج | 1480 | 1490 | 1500 | nm |
| عرض الطيف (-20dB) | Δλ | 1 | nm | ||
| متوسط الطاقة الخارجة | AOP | - 4 | 0 | dBm | |
| نسبة الانقراض | الطوارئ | 8.2 | ديسيبل | ||
| متوسط طاقة جهاز الإرسال | -39 | dBm | |||
| عقوبة انتشار جهاز الإرسال | TDP | 1 | ديسيبل | ||
| الناتج العين البصرية | متوافق مع ITU-T G.984.2 | ||||
| المستقبل | |||||
| طول الموجة المركزي | 1260 | 1310 | 1360 | nm | |
| الحساسيةالملاحظة3 | SEN | -22 | dBm | ||
| الحمل الزائد للمستقبل | الـ SAT | 0 | dBm | ||
| خسارة العودة البصرية | -20 | ديسيبل | |||
| SD De-Assert (إلغاء التأكيد) | -32 | dBm | |||
| SD يؤكد | -45 | dBm | |||
| التهاب النسيج | 0.5 | 4 | ديسيبل | ||
هذه الوحدة مناسبة لشبكات GPON وشبكات الوصول بالألياف الضوئية (FTTH) وغيرها من سيناريوهات تطبيق الاتصالات الضوئية التي تتطلب نقل الألياف الواحدة ،النقل لمسافات طويلة وموثوقية عالية.
الدعم الفني: يقدم الشركة المصنعة أو البائع عادة الدعم الفني لمساعدة العملاء في أي استفسارات أو مشاكل أو استكشاف الأخطاء المتعلقة بالوحدة. قد يتضمن ذلك الدعم الهاتفي,دعم عبر البريد الإلكتروني، أو بوابة دعم عبر الإنترنت.
الوثائق والموارد: عادة ما يقدم الشركة المصنعة وثائق المنتج، مثل كتيبات المستخدم، ورق بيانات، وملاحظات التطبيق،لتوجيه العملاء في استخدام ودمج الوحدة بفعالية.
الضمان: The module may come with a warranty period during which the manufacturer is responsible for repairing or replacing the module if it experiences any defects or failures under normal operating conditions.
الخدمات الميدانية: في بعض الحالات، قد يقدم الشركة المصنعة خدمات الميدانية، حيث يتم إرسال الفنيين للمساعدة في التثبيت أو الصيانة أو حل المشاكل في الموقع.
التدريب: قد يوفر المصنعون برامج تدريبية أو موارد لمساعدة العملاء على فهم ميزات الوحدة ووظائفها وأفضل الممارسات لتنفيذها وتشغيلها.
التعبئة والتغليف: عادة ما يتم تعبئة الوحدة في غلاف أو صندوق واقي لضمان سلامتها أثناء النقل.يمكن أن تتضمن العبوة مواد مضادة للستاتيكية لمنع التفريغ الكهربائي والإصابة بالوحدة.
طريقة الشحن: يمكن شحن الوحدة باستخدام طرق مختلفة بناءً على تفضيلات العميل وسياسات شحن البائع. تشمل طرق الشحن الشائعة الشحن الجوي، الشحن البري،أو خدمات التوصيل.
وثائق الشحن: يقوم البائع عادة بإعداد وثائق الشحن اللازمة، بما في ذلك فاتورة تجارية، قائمة التعبئة،وأي نماذج أو إعلانات جمركية مطلوبة للشحنات الدولية.
التتبع والتأمين: اعتمادا على طريقة الشحن المختارة، قد يقدم البائع رقم تتبع لمراقبة تقدم الشحنة.تغطية التأمين على الحزمة قد تكون متاحة أيضًا للحماية من الخسارة أو الضرر أثناء النقل.
اعتبارات الشحن الدولي: للشحنات الدولية،يجب على البائع الامتثال للوائح الجمركية وضمان إعداد جميع وثائق الاستيراد / التصدير اللازمة وتضمينها مع الشحنة.
